75 éves osztálytalálkozó... (3xHTG-1) Köszönet értük Acheron kollégának!

2017, január 9 - 23:36 | Rádiós

Szervusztok!

Látva, hogy mások miféle csodákat művelnek egy-egy tárgy felújítása során, elirigyeltem a sikereket, s magam is jelentkezem egy hasonló tematikájú írással.

Igaz, az elektronika tényleg kevesebbeket érdekel, de talán Zsoltin és pár megszállotton kívül mégis felkelti mások érdeklődését is a Hellschreiber belvilága.

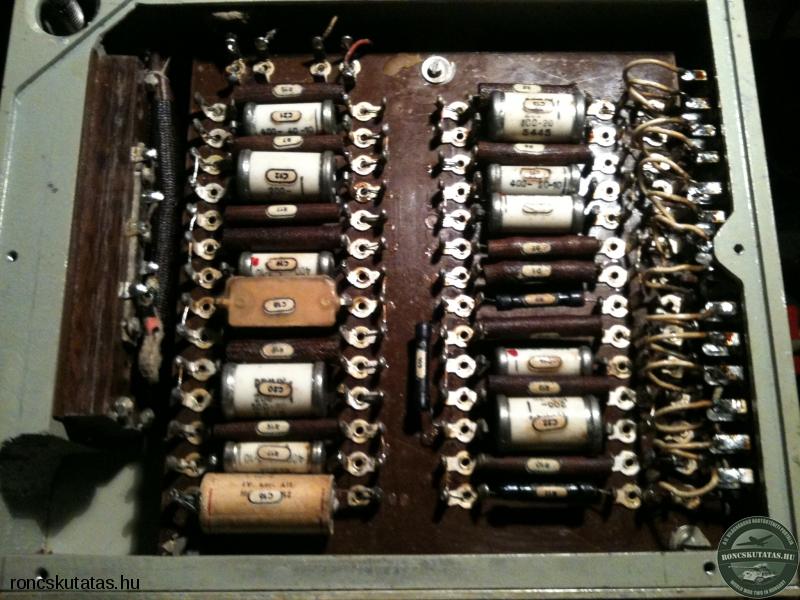

Nem szaporítva a szót, íme a masina gyomrának burka.

Mint látható, alkatrész van vastagon – bár ez az R/3 belvilágához képest smafu. Ez az egység egyébként a jobb felső sarokban lakik, a műszeral és a kezelőgombok mögött.

Jogos a kérdés, miért szedtem szét? Mert nem működik. Mi a fő gyanú – vacakok a kondenzátorok.

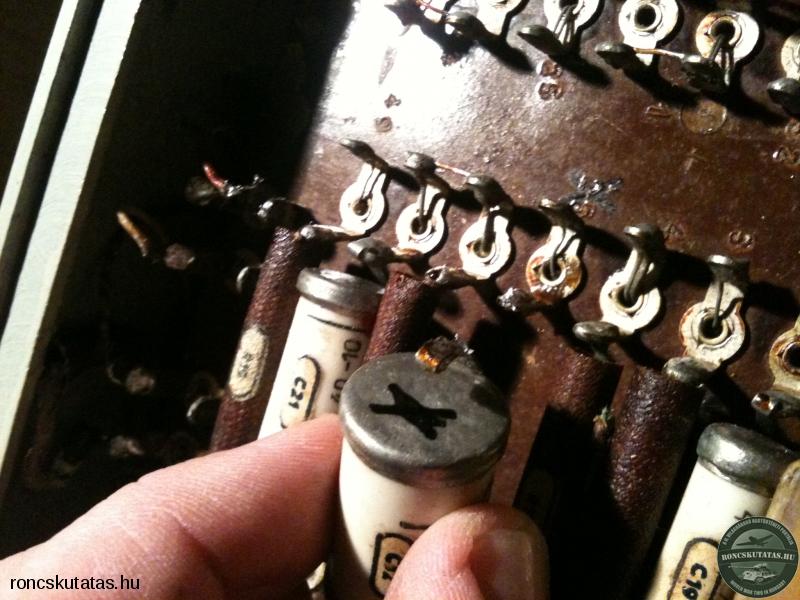

A kivétel előtt persze kapott egy jelölést, nehogy fordítva menjen vissza a helyére:

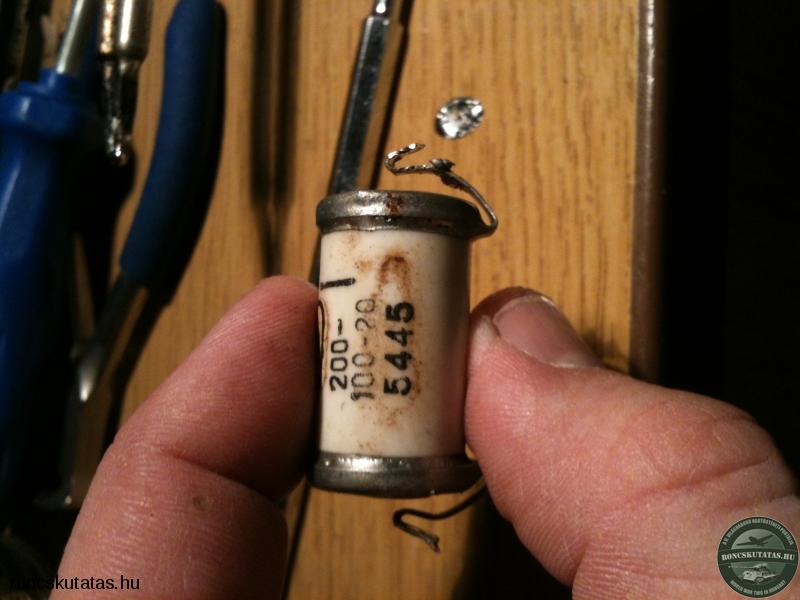

Ő egyébként vélhetően nem lesz rossz, lévén, kerámiakondi - de az ördög nem alszik.

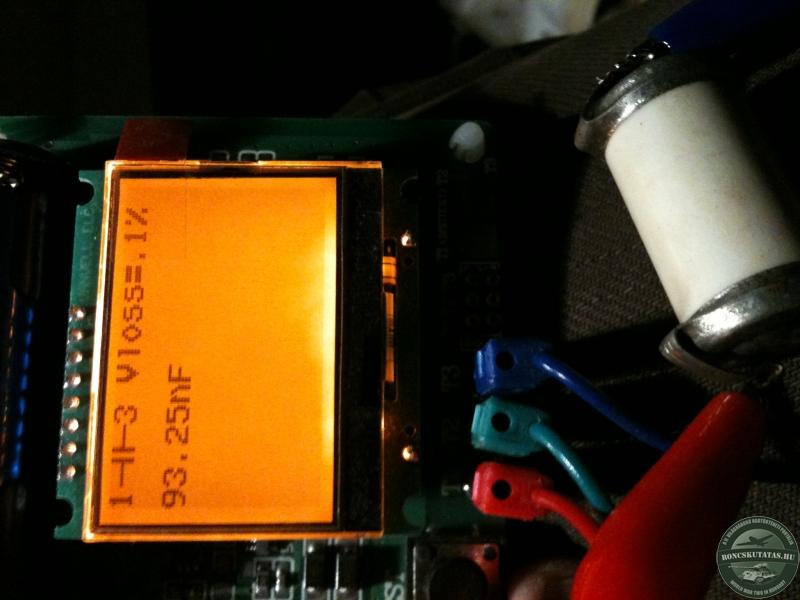

És jöjjön a mérés:

Működőnek tűnik.

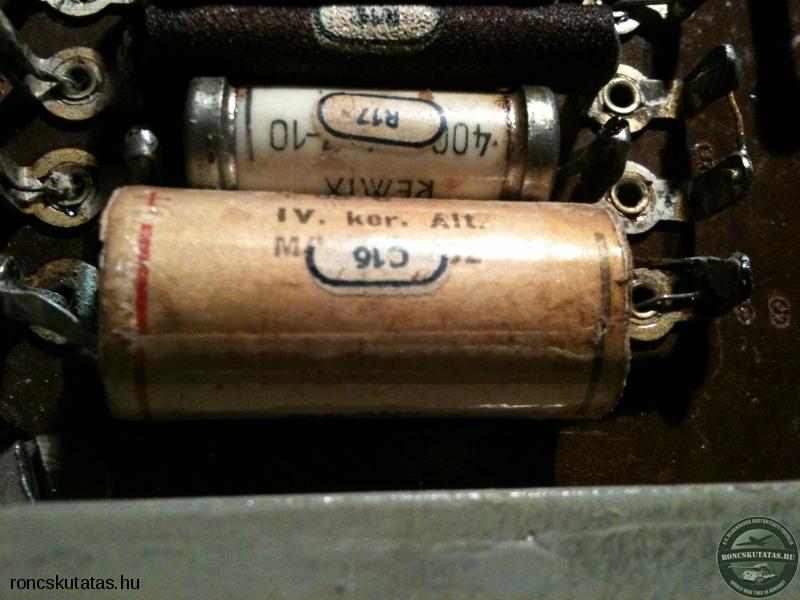

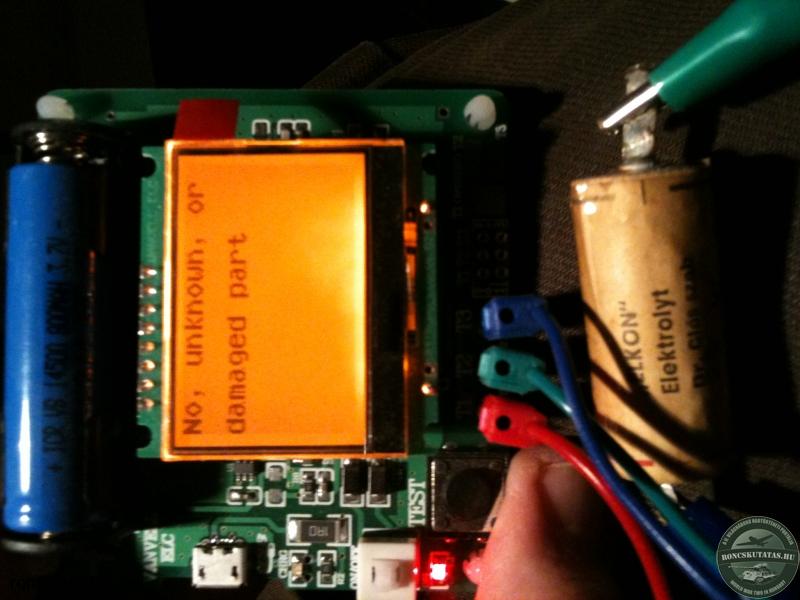

Bezzeg az elektrolit kondenzátor!

Az már csak dísznek jó szegény:

Mellékszál: Klos Károly, aki anno az elektrolitot kitalálta, 1956-ban disszidált. Hiába, no, mert a találmányát már előtte ellopták tőle, így a termelés változatlan intenzitással folyt tovább.

Zárásként pedig egy kis Rákosi címer a 6BA6 elektroncsőről.

Hamarosan folytatom – már ha van rá igény...

75 éves osztálytalálkozó... (3xHTG-1) Köszönet értük Acheron kollégának! Megosztás
5
Értékelésed: Nincs Átlag: 5 (7 szavazat)
A hozzászóláshoz regisztráció és belépés szükséges  | Original  | Bélyegkép  | Mikro  | Tags: Rádiók és tartozékai


Rádiós képe
Moderátor

Beküldő: Rádiós. Beküldés időpontja: 2021, január 21 - 08:48.

Szervusztok!

Folytatódik a javítás. Unalmas vagy sem - én élvezem! cheeky

https://www.facebook.com/ha5kdr/videos/235554284684081

https://www.facebook.com/ha5kdr/videos/421675965814404

Hát, hirtelen ennyi. Ha van hír és nem untok rá, majd közlöm...

73!

Rádiós



  • A hozzászóláshoz regisztráció és belépés szükséges


Rádiós képe
Moderátor

Beküldő: Rádiós. Beküldés időpontja: 2020, december 23 - 13:26.

Lassan kiérdemlem a Kiváló telefongyári dolgozó - vagy esetleg a Első osztályú HTG-1 szakember - jelvény(eke)t. laugh

Most a Hadimúzeum példánya után beesett még egy, aminek először a motorgenerátorát kellett teljesen újjá varázsolni, mert az bizony meg sem nyekkent. Büszkén és önreklám nélkül mondhatom, szerintem nincs olyan ember e hazában, aki az elmúlt cca negyven évben annyi Hellschreiber gépet (EMA és HTG-1) tett rendbe, mint én. blush Immár akár könyvet is írhatnék a kuplung vagy a motorgenerátor működési elvéből - és akkor a használatát még meg sem említettem... enlightened enlightened  enlightened    laugh

Képet már nem csatolok, mert félek, unalmassá válna. crying

Viszont van az a "pp" faktor (mennyiség), amiért a "Tiédet" is megpróbálom rendbe tenni! devil

  • A hozzászóláshoz regisztráció és belépés szükséges


Rádiós képe
Moderátor

Beküldő: Rádiós. Beküldés időpontja: 2020, november 11 - 14:26.

Szervusz Druszám!

Köszönöm az elismerést. A következő feladat pár FuG vevőfej lesz, aztán jön egy nagyobb dobás, ismét egy éles akció, ezúttal egy repülőgéppel - de erről majd a maga idejében... ;)



  • A hozzászóláshoz regisztráció és belépés szükséges


Rádiós képe
Moderátor

Beküldő: Rádiós. Beküldés időpontja: 2020, november 11 - 14:24.

Szervusz Elnar!

Ezek mind az ötvenes évek termékei - de az alapok a német cájgra mennek vissza. Sok bennük a háborús alkatrész. A henger szinte milliméterre stimmel, meg a rotor is, de például a csatlakozás másként lett megoldva. Szerintem a miénk jobb, mint a német, mert így nem kell egy bonyolult dugóval bajlódni, csak tyúkbél szükséges és mehet is a gőz... :)

  • A hozzászóláshoz regisztráció és belépés szükséges


Elnar képe

Beküldő: Elnar. Beküldés időpontja: 2020, november 10 - 18:35.

Szépen ciripelnek :) Most már lehet kitelepülésen majd távírózni a parancsnoksággal. Valahol ez is olyan, mint mikor a ruszkik kihúzták a StuGot a mocsárból, és lelocsolás után saját láncán vontatták el 70 év után...

Ezek amúgy háborúsak továbbhasználva (és kijavítva, ahol kellett), vagy az eredeti soron készült teljesen új, néphadsereges gyártmányok voltak?

  • A hozzászóláshoz regisztráció és belépés szükséges


Miki05 képe
Támogató

Beküldő: Miki05. Beküldés időpontja: 2020, november 7 - 19:04.

Szia Druszám!
Minden elismerésem és gratulálok, hogy a „veteránokba” életet leheltél. Egy régi, mechanikával kombinált, bonyolult elektromos szerkezet működőképessé tétele komoly elméleti és gyakorlati tudást igényel. Egy kész időutazás a régi, működő berendezések látványa.
Üdv.
Miki


  • A hozzászóláshoz regisztráció és belépés szükséges


Rádiós képe
Moderátor

Beküldő: Rádiós. Beküldés időpontja: 2020, november 5 - 20:59.

https://www.ha5kdr.hu/2020/11/szaz-szazalekos-novekedes

  • A hozzászóláshoz regisztráció és belépés szükséges


Rádiós képe
Moderátor

Beküldő: Rádiós. Beküldés időpontja: 2020, november 3 - 21:33.

https://www.youtube.com/watch?v=7Jxn2gd0O34&feature=youtu.be

  • A hozzászóláshoz regisztráció és belépés szükséges


Rádiós képe
Moderátor

Beküldő: Rádiós. Beküldés időpontja: 2019, november 5 - 14:21.

Szervusztok!

https://www.ha5kdr.hu/2019/11/ha2arm-de-ha9haf9a

73!

Rádiós

  • A hozzászóláshoz regisztráció és belépés szükséges


Rádiós képe
Moderátor

Beküldő: Rádiós. Beküldés időpontja: 2019, november 1 - 22:09.

Szervusztok!

Ismét bekapcsoltuk e lomot:

https://www.facebook.com/ha5kdr/videos/2783279775017414/

73!

Rádiós

  • A hozzászóláshoz regisztráció és belépés szükséges


Rádiós képe
Moderátor

Beküldő: Rádiós. Beküldés időpontja: 2019, szeptember 5 - 15:36.

Fogadjátok szeretettel:

https://www.ha5kdr.hu/2019/09/vidam-nap-a-laktanyaban

  • A hozzászóláshoz regisztráció és belépés szükséges


zsolt001 képe

Beküldő: zsolt001. Beküldés időpontja: 2017, február 1 - 22:50.

Szívesen Miki. Örülök, hogy segíthettem.

Üdv.:

Zsolt

  • A hozzászóláshoz regisztráció és belépés szükséges


Rádiós képe
Moderátor

Beküldő: Rádiós. Beküldés időpontja: 2017, február 1 - 22:13.

És az egyik még jó!

  • A hozzászóláshoz regisztráció és belépés szükséges


Rádiós képe
Moderátor

Beküldő: Rádiós. Beküldés időpontja: 2017, február 1 - 22:12.

  • A hozzászóláshoz regisztráció és belépés szükséges


Rádiós képe
Moderátor

Beküldő: Rádiós. Beküldés időpontja: 2017, február 1 - 22:04.

Szervusz!

Alkatrész kapható, egy kondi ára nem vészes. Gyakorlatilag minden hagyományos elektronikai alkatrészt gyártanak ma is.
Mondjuk az más kérdés, hogy egy mai kondit csak úgy beforrasszunk, vagy a régi belét marjuk ki, és abba tegyük az újat? Bent ugyan senki nem látja - de - de... :)

Tovább bontottam ma a kicsikét: második vh-s német Hydra Werk kondik is vannak benne. :)

  • A hozzászóláshoz regisztráció és belépés szükséges


acheron képe
Támogató

Beküldő: acheron. Beküldés időpontja: 2017, február 1 - 20:58.

Szia!

Annyi még nekem is érthető, hogy egy-két alkatrész rossz benne, de honnan lehet szerezni cserepéldányt?

  • A hozzászóláshoz regisztráció és belépés szükséges


Rádiós képe
Moderátor

Beküldő: Rádiós. Beküldés időpontja: 2017, február 1 - 14:28.

Szia Zsolt!

Nálam a HPr-4 a nyerő! Köszönöm, ez nagy segítség volt!
https://www.nonstopsystems.com/radio/hellschreiber-modes-other-mfrs.htm

Látszik, hogy az én négyesem kissé más, mint amit Frank megad. Viszont a cikkben, amit a HA5KDR honlapjára írtam, ez és az is szemlélhető.

Angelus: üres doboz emlékeim szerint nincs, de megnézem, hátha lelek. Órám viszont biztos három van, igaz, kissé mind eltérő.

73!

Miki

  • A hozzászóláshoz regisztráció és belépés szükséges


zsolt001 képe

Beküldő: zsolt001. Beküldés időpontja: 2017, február 1 - 14:19.

Szia Miki!

Nekem az alábbi "EMA Hell-Schreiber"-ekről vannak adataim:

Typ HPr3, csövezése: 1x EBL21 hangfrekis végcső és 1x AZ21 egyenirányító.

Amennyire tudom, az EBL21-et nem igazán lehet mással kiváltani :(

Typ HPr4, csövezése: 2x Philips Miniwatt 18040 pentóda, de kiváltható Tungsram 18040 (PTE11 ) pentódával is. Estleg, ha már novál csövezésűek, akkor: Philips Miniwatt 18046, ami kiváltható Tungsram 18046 (E81L) csővel.

Más, ha lenne egy üres dobozod az Angelus állomásórához és ha tudok nélkülözni, azt szívesen át/megvenném.

Üdv.:

Zsolt

  • A hozzászóláshoz regisztráció és belépés szükséges


Rádiós képe
Moderátor

Beküldő: Rádiós. Beküldés időpontja: 2017, február 1 - 12:41.

Szia Zsolt!

Közben magam cáfoltam magam. Ez ám a valami! laugh

https://www.ha5kdr.hu/

Ha valaki kellően elszánt, végigolvashatja... cheeky
https://www.ha5kdr.hu/2017/01/egy-kulonleges-masina-a-htg-1-hellschreibe...

Más: az ábrán valóban a német Feld Hell gép látható – ez tisztán kiderül a kerek csatlakozóból. Én úgy gondolom, hogy bár az idézett könyv 1952-es, rengeteg ábra a korábbi anyagokból került át. Ez egyebek mellett abból is kiderül, hogy a Simenes gyárjele a régi nagy S, miközben akkor az az ötvenes években már más volt.
Sok az árulkodó jel.

A Hellschreiber szalagíróm az 1950-es évek terméke, svájci gyártmány, EMA Meilen Ag. (Elektro Meilen). A cikkben két kivitele látható, az enyém a csapózáras. Ezeket a Magyar Néphadsereg vásárolta 1956 előtt, akár csak a svájci Angelus kar- és állomásórákat.
Sajnos nem ismert, hogy milyen cső van benne, ezért ha tönkremegy, nagy bajban leszek. Igazán az összes ötletemet elsütöttem már, hogy kiolvassam, de cseppet sem jutottam előre. Nincs valami ötleted?

73!

Miki

  • A hozzászóláshoz regisztráció és belépés szükséges


zsolt001 képe

Beküldő: zsolt001. Beküldés időpontja: 2017, január 31 - 11:52.

Szia Miki!

Köszi szépen, jogos a felvetés :) Tavaly Szentendrén kiállítottatok ( Múzéj ) egy honvédségi szalagírót, ha jól tudom. Az mikori gyártmány volt? Nem ismerem az ETK-szalagírókat, de ha ezek már 1945 utániak, akkor eredetileg nem ehhez használhatták az általam a Hell géptávíróhoz használt 41M. spec. tbk.-t. Otto tagtársunknak van egy ilyen kivitelű, 1943-as betétekkel és koronás tintabélyegzőkkel ellátott készüléke. Ezt magam is a kezembe vettem és megcsodálhattam, Németországból "visszamentett" csoda. Érdekessége, hogy a mikrofon- és a hallgatóházban is egyformán ugyanaz a régi kivitelű hallgatóbetét van, aminek egy fotóját feltöltöttem. ( https://postimg.cc/image/tm6smc4bh/ A készülék a sajátom, de már 1945 utáni gyártás ). Ezen van egy olyan jack dugalj, ami szerintem a 39M. Hell géptávíróhoz kapcsolódhatott, ahol a telefonvonalon ami a Hellbe csatlakozott szimultán távbeszélés is lefolytatható volt, úgy hogy a két üzemmód egymást nem zavarta. A HTG-1-en már nincs ilyen különálló La Lb vonalági jack dugalj, ott a két vonalágnak külön csatlakozó van, VEZETÉK felirattal. Feltételezem, hogy az 1945 után gyártott spec. 41M. tbk-kal, még az 1945 előtt gyártott 39M. Hellekhez lehetett csatlakozni. Persze, ha az ETK-szalagíróról kiderül, hogy már honvédségi használatban volt 1945 előtt, úgy hajlandó vagyok "eretnek" nézeteimet visszavonni :) A forrás mikori amiből linkeltél? Ahogy elnézem 49M.-nek írja az R/7 készülékekhez csatlakozó HTG-1-et. Feltehetőleg ezek már a Rákosi korban gyártott R/7b típusú készülékek lesznek.

Más, részemről van igény a további "tudósításra" :) A Rákosi-címeres honvédségi átvevős elektroncső meg igazi különlegesség! Ilyennel még nem is találkoztam eddig.

Üdv.:

Zsolt

  • A hozzászóláshoz regisztráció és belépés szükséges


Rádiós képe
Moderátor

Beküldő: Rádiós. Beküldés időpontja: 2017, január 25 - 12:51.

Szia Zsolti!

Egészen biztos vagy abban, hogy a gyanúba vett TBK-1 egy Hellschreiber géphez csatlakozott? Igazán nem gondoltam bele soha, de valamelyik este rápillantva a HTG-1-re az ötlött föl bennem, hogy ki és minek hallgatta volna a Hell-gép prüttyögését? laugh

https://postimg.cc/image/6neek0f9z/

https://postimg.cc/image/oeq0yguon/

Ebben a könyvben a szalagíróhoz „utalják”. Persze attól még lehetett úgy is, ahogy Te mondod.

Baráti 73!

Rádiós

  • A hozzászóláshoz regisztráció és belépés szükséges


Hansy képe
Moderátor

Beküldő: Hansy. Beküldés időpontja: 2017, január 16 - 18:37.

Én is köszönöm az infókat ! És persze a sapkát ! A részleteket megbeszéljük. A helyhiány ismerős, de a végén mindig lesz egy kicsike az új jövevénynek..

  • A hozzászóláshoz regisztráció és belépés szükséges


zsolt001 képe

Beküldő: zsolt001. Beküldés időpontja: 2017, január 16 - 16:58.

Ismerős a helyzet :) Én is krónikus helyhiánnyal küszködöm :( Már a gyerekszoba is teli van telefonokkal, a háló és a nappali, na meg az előszoba után. Hansynak pont előbb küldtem egy képet a lámpasapkáról, de lehet hogy lesz még egy. Úgy látom, hogy 2 db hiányzik.

  • A hozzászóláshoz regisztráció és belépés szükséges


Rádiós képe
Moderátor

Beküldő: Rádiós. Beküldés időpontja: 2017, január 16 - 15:05.

Szia Zsolti!

Köszönöm az információkat! Valóban nem szimpla szerkezetek, de ha engem kérdeznek, akkor az általános írógép mechanikát egyszerűbbnek látom, mint például az írófejet. surprise Azzal az EMA esetében is volt egy kis nyűg. Vagy például a 900 Hz beállítása – na az sem utolsó mutatvány. PC-vel persze egyszerűbb vezérelni és olvasni... devil

Pucolni kell, annyi szent, de nem annyira koszosak a kerekek, mint hinné az ember. És az állaga is elképesztő. A csövek benne vannak, a búrájuk szintúgy. És jár hozzájuk 1954-es pecsét is. Meg leírás alulapon, ahogy köll'. A kis izzófedelet újfent köszönöm a saját nevemben IS!

Ha lenne helyem otthon, akkor ezzel nyomnám RH-n akárhány méteren – de a gyereklány mindent elfoglal apu hobbija elől. crying Már az ágy végében álló optikák is veszélyben forognak, mert a galérián elszaporodtak a hulló ruhadarabok. S bár Andi barátja biztos szép látványnak találja a csinos fehérneműt – de én nem annyira tartom viccesnek, ha a periszkópról egy bikinifelső lengedezik... laugh

Csak egy példa: Andi kapott ajándékba egy asztalt – mire elkommunizálta a Dremel Multi-mat, és poharakat díszít a fejekkel. Vigyázni kell, mert a végén még a rádióhoz sem fogok tudni leülni tőle... wink

  • A hozzászóláshoz regisztráció és belépés szükséges


Hansy képe
Moderátor

Beküldő: Hansy. Beküldés időpontja: 2017, január 16 - 13:04.

Majd csinálok egy szép kis diorámás képet, de teszek bele bábukat is. Természetesen sisak lesz a Hell tetején...:-DDD

  • A hozzászóláshoz regisztráció és belépés szükséges


zsolt001 képe

Beküldő: zsolt001. Beküldés időpontja: 2017, január 16 - 09:47.

A két szélső mérőműszerében benne van a gyártás évszáma. Úgy emlékszem Miki, hogy ami Neked eredetileg volt, az 1954-es. A középső mérőműszere cserélt darab. Az 1945 előtti fotókon a 39M. Hell géptávíró erősítő egysége más kivitelű. Korábban már tettem fel egy fotót, amin egy 30M. telefonközpont társaságában is látható. Maga az írógép, a motor az író része nem - vagy szemmel észre nem vehetően - tér csak el a háború előtt gyártott típusoktól. Megjegyezném azt is, hogy a háború előrehaladtával a németek is változtattak pár apró dolgon ( pl. elhagyták a készenlétet jelző izzót stb.). Amennyire én tudom a képen látható Hell géptávírók a német ( Feld Hell ) "koppintásai" - egyszerűen nem tudok jobb szót találni rá. Gyártójuk a Telefongyár Budapest volt. A gyár történetével foglalkozó monográfiák is megjegyzik, hogy minta után készültek és rengeteg problémával szembesültek az első sorozatok legyártásakor. Ezen nem csodálkozom, mert ismervén a készülék összetettségét, ilyet csak nagyon felkészült ember- és eszközállománnyal lehetett csak legyártani. Nagyon szép állapotban maradtak fenn és jól fognak mutatni egy távközlési vitrinben. Annyi megjegyzést azért hozzá kellene tenni, hogy a német Feld Hell replikái, vagy után gyártásai ( Nachbau ) az 1950-es évekből. Egyébként létezik egy ehhez a típushoz rendszeresített 41M. tábori telefon is, Hansy van is Neked egy olyanod. A zárszerkezet alatt egy kinyitható kerek ablakocska, amibe telefonközpontos jackdugó csatlakoztatható. Az egyik gyűjtőtársunknak van egy 1945 előtti koronás tintabélyegzős ilyen készüléke, az enyém már 1945 utáni. https://www.nonstopsystems.com/radio/hellschreiber-hungarian.htm#top-of-...

  • A hozzászóláshoz regisztráció és belépés szükséges


Rádiós képe
Moderátor

Beküldő: Rádiós. Beküldés időpontja: 2017, január 14 - 18:08.

Na azt megnézem magam is!!! :)

  • A hozzászóláshoz regisztráció és belépés szükséges


Hansy képe
Moderátor

Beküldő: Hansy. Beküldés időpontja: 2017, január 14 - 17:55.

Igen. De ezzel is nagyon szép dioráma lesz. Nem fog szerintem összeveszni a 10-es központtal az R3-assal, meg a 30M telefonnal..:-D

  • A hozzászóláshoz regisztráció és belépés szükséges


Rádiós képe
Moderátor

Beküldő: Rádiós. Beküldés időpontja: 2017, január 14 - 15:14.

Szia Hansy!

Ez tuti fotó! Viszont a masina csatija német... :(

  • A hozzászóláshoz regisztráció és belépés szükséges


Hansy képe
Moderátor

Beküldő: Hansy. Beküldés időpontja: 2017, január 14 - 09:10.

5

Még egy magyar vonatkozású Hell-kép 1941-ből. Kissé beállított, propaganda képnek tűnik.
hell-hungarian-400
screenshot windows 7
