Gondolom, azt hitted, hogy a 15 cm-es nebel az 150 mm-es...

Szépen összeszedegetted őket, tényleg nagyon kevés irodalmat találni róla.

Csalódtam a Németekben!?

Minden tüzérségi és gyalogsági lőszerük pedánsan van megnevezve a kaliber szempontjából is.
Úgy látszik, hogy az originál repülő fedélzeti rakéták kivételével nagy a káosz.
A szakirodalom is nagyon pongyolán kezeli a kaliber adatokat.
Próbálok néhány adatot prezentálni, sajnos részletes méretek nélkül.
Elnézést kérek a szöveg formázásért, de Word-ban még jó volt!

Forgástabilizált rakéták:

-7,3 cm Nagyon kevés adat érhető el.

-8,6 cm Német jelzése: 8,6cm R Lg és 8,6cm R Spgr L/4,8 és stb.
Vető: M42.

-15 cm Kaliber 158mm (hajtómű „DO Wu”, átmérő 150 mm.). Ez hajtja még a 28; 30; 32mm típusokat is.
Német jelzése: Wgr. 41 Nb. és Wgr. 41 Grunring.
Vető: NW 41.

-15,2 cm Légelhárító (vágóhuzalos, ejtőernyős).

-20 cm Légelhárító (vágóhuzalos, ejtőernyős).

-21 cm Kaliber 214mm.
Német jelzése: 21cm Wgr. Spr. Földi és repfedélzeti felhasználásra is.
Vető: NW 42.

-21 cm Más konstrukció mint az előző (ejtőernyős világító).
Német jelzése: 21-cm R-Lg.

-28 cm Német jelzése: 28cm WK Spr. Földi és repfedélzeti felhasználásra is (csak kísérlet).
Vető: Schweren-Wurfgerets 40.

-30 cm Német jelzése: 30cm Wkf. 42 Spr.
Vető: ?

-32 cm Német jelzése: 32cm WK Fl. Földi és repfedélzeti felhasználásra is (csak kísérlet).
32cm Wfk. M. Fl. 50
Vető: Schweren-Wurfgerets 41 és Wurfrahmen 40.

-38 cm Német jelzése: 38cm Wkf. 42 Spr.
Vető: Sturmtiger

Nem soroltam fel az egyes átmérőkhöz tartozó összes típust, amik a harci-fejek különbözőségét takarja, valamint a fejlesztések miatti jelöléskülönbözőséget.
Az összes szerkezeti hosszak, a fentiek miatt, szintén jelentős eltérést mutatnak típuscsaládon belül.

Érdekes, hogy a német forrásanyag igen szerény és angol nyelvterületről több adat szerezhető, de így sem elég egy összefoglaló megírásához.

Érdemes volt vitát provokálni, mert gazdagabbak lettünk néhány jó fotóval és adattal, amik már rávilágítanak az összefüggésekre és magyarázzák azokat.

Padlásra meg nem nagyon viszik fel. De valahol biztos van. Ezt.nem is tudtam hogy karton,azt hittem hogy valami vékony lemez mint a gázhenger oldala.

A tárolóhenger anyaga karton, szóval olyat földben nem valószínű, hogy találni fogsz.

Igen ez az. Találtunk még egy párt de annak is elrohadt a közepe. Szerintem lett volna ott több is ha kerestünk volna. De jó lett volna egy egészet találni. Bár ha még keresgélnénk lehetne ott hajtóműház.

17,5 cm.

http://wehrmachts.kisten.free.fr/container_15cm_nbw.htm

http://wehrmachts.kisten.free.fr/container_15cm_nbw_2.htm

Valaki nem tudja hogy a rakéta tartókonténerének átmérője mekkora mert nekem van tartókonténer tetejének és aljának titulált hrozsdás fémlemez (kör alakú) aminek egyikén anno kihajtható fogantyú van és 16,5centi átmérőjű. Elépzelhető hogy mégsem tartó konténer?

Valaki nem tudja hogy a rakéta tartókonténerének átmérője mekkora mert nekem van tartókonténer tetejének és aljának titulált hrozsdás fémlemez (kör alakú) aminek egyikén anno kihajtható fogantyú van és 16,5centi átmérőjű. Elépzelhető hogy mégsem tartó konténer?

A Nebelwerfer 41, 15,8 cm-es volt, mint amit a képen is látunk...

Milyen közölt adatok nem stimmelnek??

Lemértem mérőszalaggal az én darabomat:
Hajtómű ballisztikai süveg nélkül:
-hossz: 560mm
-legnagyobb átmérő a fúvókáknál: 158mm
Harci rész:
-hossz 245mm
szerk:
Közben a vashulladékaim között találtam lemérhető falvastagságú hajtóművet és az pedig 6mm

Akkor az eredeti darabról közölt méretek nem igazak!
És máris eljutottunk ismét, a méretek pontos megadásának fontosságához!

Nézd meg pl a "bicikli" fogaskereket rajta (Tóth Péter nevezte annak)
Had ne vágjam szét az enyémet :)

Mi a bizonyíték?
Minden adat jó lehet, csak a "pedig" nem meggyőző!

Pedig ez nebel :)
Saját összelegózott darab szintén Zámolyról.Éveket kellett rá várnom mire összejött a hazavihető darab belőle.Süveg az továbbra sincs hozzá mert csak szétlapulva találtam eddig.Üres vas test mint ahogy a képeken is látszik.
http://postimg.cc/image/fzgd0qqgj/

http://postimg.cc/image/zbzmts8px/

Biztos, hogy nem a 15 cm-es rakétagránát hajtómű-roncsa.
Az említett hajtómű külső átmérője nem lehet 15 cm, és mindkét végén menet van.
A feltöltött képen nyoma sincs menetnek.
A falvastagsága is inkább valamilyen robbanó testnek, vagy aknavető-csőnek felel meg.
A hajtómű falvastagsága lényegesen kisebb egy centiméternél.

Szerintem lehet tovább munkálkodni a megfejtésen.

Mi Zámoly környékén találtunk rengeteg ilyet. Én sem tudtam mi ez, itt azonosították.
http://postimage.org/image/7yg8zhz8/
http://postimage.org/image/7yq67kxw/
http://postimage.org/image/7ywscyx0/

Szia !

Persze, hogy nem csak ködöt lőtt, csak a Nebel szó jelent, ha jól tudom köd-öt. Rakéta repeszgránát néven is illetik.
Üdv: Sumi

Hát nem csak ködöt lőt Sumi. Ahogy tudom. :-)

Az űrméret 158 mm-es, és német rakéta sorozatvető repesz lőszerének hajtóműháza. Másnéven Nebelwerfer, vagy ködvető.

Üdv: Sumi

Tyű!!
Valahol máshol jártam hajnalban.
Elnézést és köszönöm szépen.

Én is hajtóműházat mondtam,nem pedig a vétőcsövet!
Olvasd vissza. :lol:

Emailemre jött a megfejtés.
Nebelwerf az igaz csak nem a cső darabja hanem maga a rakétáé. Annak is a hajtómú maradványa.
Köszönöm a megfejtőnek.

Nebelwerfert én kizárnám ugyanis annak nyitott a cső mind két vége.

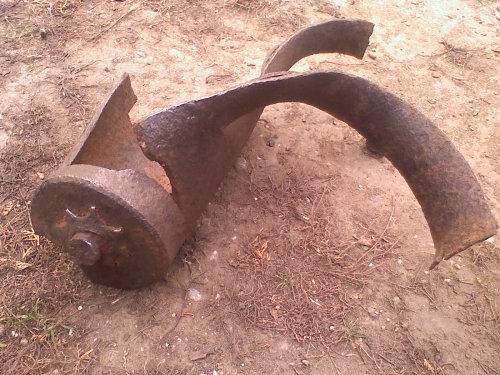

Ennek ami aképen látható az egyik vége fixen zárt és egy csillag alakú valami van rajta amit a bicikli fogaskerékhez tudok hasonlítani és még ennek a közepéből jön ki egy peremes fémdarabka.

Körülbelül 40 cm hosszú és 15cm átmérőjű, a fala kb 1 cm. Köszönöm az eddigieket.

15cm-es Nebelwerfer hajtóműház,azaz annak a darabja... :lol:

Nem bomba, csak szétrobbant... :-D Ezt külön Neked írtam, Borzalmas bajts! :-)
Mekkora ez az izé? Valamire emlékeztet...

Biztos vagy benne,hogy bomba?
