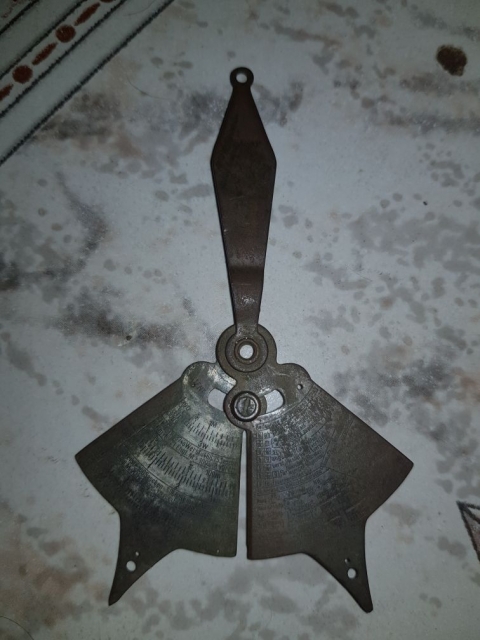

Ez egy KEM megyében egy szántóföldön talált eszköz, csak sajnos fogalmam sincs mi ez. Mintha mérésre szolgált volna... Nyitható csukható, mindkét oldalán német írás van rajta.... Tud valaki segíteni? Katonai ez egyáltalán?
A szíves hozzászólásokat előre is köszönöm!.
PS.: Lehet hogy német dobócsillag? :D
(Eredeti címe: Valami mérőműszer lehet? Segítség, mi látható a képen?)
Beküldő: sek101. Beküldés időpontja: 2018, november 8 - 14:11.
Kirchner-féle szögmérő (térképszögmérő műszer ??), ha jól tudom! Egyaránt használták az első és a második világháborúban is. Én két verziót ismerek belőle, egy réz és fémből öt félét. A feltalálója egy bizonyos ”H. v. Kirchner” (teljes neve: Heinrich Kirchner von Neukirchen). Ő 1850-től 1902-ig szolgált katonaként.
A katonai pályafutásáról röviden.
A Katonai élelmezésügyi tisztviselőknél (Militär-Verpflegs-Beamte) kezdte másod osztályú élelmiszer asszisztensként (Verpflegs-Assistenten zweiter Classe) 1850-ben Ofen-ben (Ofen, Austria). Itt szépen lassan ment a ranglétrán közben más-más községben bukkan fel a neve, de volt Pesten és Miskolcon is. Majd a Vonat és távíró ezredbe (Eisenbahn- und Telegraphen-Regiment) került 1884-től Korneuburg-ba (Korneuburg, Austria). Az ezredet 1890-től ”k. u. k. Eisenbahn- und Telegraphen-Regiment” írják. Itt is lassan halad a ranglétrán. Majd 1897-ben feltalálja a rézből készült szögmérőt katonák, mérnökök, turisták (Massstab-Zirkel für Militärs, Ingenieure, Touristen) számára. 1899-ben őrnagyi rangot kapott és kitüntetik a Katonai Érdemkereszttel (Militär-Verdienst-Kreuz) meg az 1898-as Bronz Jubileumi Udvari Emlékéremmel (Bronze Jubiläums-Erinnerungs-Medaille für die bewaffenete Macht (Wartegebühr)), de annak még csak várományosa. 1900-tól a Cs. és kir. 12. ”Mádi-Kovács György” gyalogezredbe kerül Komáromba. Furázom, hogy ezt a két érmet az 1900-as és az 1901-es könyvben ábrázolja csak. És innen megy nyugdíjba (Major Ruhestand), de 1912-ig tüntetik fel a nevét (Major d. R. (des Ruhestandes)).
Ennyit tudok róla a többit, aki akarja, kiegészíti vagy javítja.
Az esetleges rossz fordításért a ”google”-lét hibáztassátok. Ich spreche kein deutsch!!! : )
Danke.
Az eszköz alkalmazásáról röviden.
Álláspont meghatározás, oldal irányok, távolságok (lőtávolságok), célok megjelölésére négyzethálózattal el nem látott térképen.
Ezekről a beütőkről tudok. Esetleg, ha valamit ki hagytam vagy fel cseréltem elnézést érte.
Rézből gyártott példányon:
OSTER. u. UNGAR. PATENT D.R.G.M. / H. v. KIRCHNER in KORNEUBURG / Kirchner aláírás
Fémből gyártott példányokon:
OSTER. u. UNGAR. PATENT D.R.G.M. / H. v. KIRCHNER in KORNEUBURG / Kirchner aláírás, alatta szériaszám-gyártási szám (pl: 5898)
PATENT D.R.G.M. / Constructeur: H. v. Kirchner Salzburg
PATENT D.R.G.M. / Constructeur: H. v. Kirchner Salzburg / 2db Kirchner aláírás + nagyítóval
PATENT D.R.G.M. / Constructeur: H. v. Kirchner / Kirchner Masstab-Zirkel Type B
Kirchner Masstab-Zirkel Type B / (HK) Ez ( )-kör akarlenni.
Forrás: https://library.hungaricana.hu
-Militärschematismus des österreichischen Kaiserthums 1850-1861
-Militärschematismus des österreichischen Kaiserthumes für 1861-1868
-Kais. Königl. Militär-Schematismus 1869-1889
-Schematismus für das k. u. k. Heer und für die k. u. k. Kriegs-Marine 1890-1912
Der Mechaniker, Berlin den 20. Dezember 1897, Volume 5., No. 24 (Ich spreche kein deutsch!)
-Neuer Massstab-Zirkel für Militärs, Ingenieure, Touristen
Beküldő: AchtungPanzer. Beküldés időpontja: 2018, november 6 - 18:54.
Csak tipp : sorozatvető üteg irányzójának eszköze a " tűzlegyező " számításához ...
Tűzlegyező : a célterület azon része, melyet az üteg tüze hatásosan lefed.
Beküldő: Rádiós. Beküldés időpontja: 2018, november 6 - 11:54.
Szervusz!
Valamilyen múzeumban már láttam ilyet, de egyszerűen nem ugrik be, hogy hol. Nagyon-nagyon halvány emlékeim szerint valamiféle antik (had)mérnöki műszer, tán a térképészetben használták az alapvonal kijelölésére - de azért mérget ne végy rá.
Kirchner-féle szögmérő (térképszögmérő műszer ??), ha jól tudom! Egyaránt használták az első és a második világháborúban is. Én két verziót ismerek belőle, egy réz és fémből öt félét. A feltalálója egy bizonyos ”H. v. Kirchner” (teljes neve: Heinrich Kirchner von Neukirchen). Ő 1850-től 1902-ig szolgált katonaként.
A katonai pályafutásáról röviden.
A Katonai élelmezésügyi tisztviselőknél (Militär-Verpflegs-Beamte) kezdte másod osztályú élelmiszer asszisztensként (Verpflegs-Assistenten zweiter Classe) 1850-ben Ofen-ben (Ofen, Austria). Itt szépen lassan ment a ranglétrán közben más-más községben bukkan fel a neve, de volt Pesten és Miskolcon is. Majd a Vonat és távíró ezredbe (Eisenbahn- und Telegraphen-Regiment) került 1884-től Korneuburg-ba (Korneuburg, Austria). Az ezredet 1890-től ”k. u. k. Eisenbahn- und Telegraphen-Regiment” írják. Itt is lassan halad a ranglétrán. Majd 1897-ben feltalálja a rézből készült szögmérőt katonák, mérnökök, turisták (Massstab-Zirkel für Militärs, Ingenieure, Touristen) számára. 1899-ben őrnagyi rangot kapott és kitüntetik a Katonai Érdemkereszttel (Militär-Verdienst-Kreuz) meg az 1898-as Bronz Jubileumi Udvari Emlékéremmel (Bronze Jubiläums-Erinnerungs-Medaille für die bewaffenete Macht (Wartegebühr)), de annak még csak várományosa. 1900-tól a Cs. és kir. 12. ”Mádi-Kovács György” gyalogezredbe kerül Komáromba. Furázom, hogy ezt a két érmet az 1900-as és az 1901-es könyvben ábrázolja csak. És innen megy nyugdíjba (Major Ruhestand), de 1912-ig tüntetik fel a nevét (Major d. R. (des Ruhestandes)).
Ennyit tudok róla a többit, aki akarja, kiegészíti vagy javítja.
Az esetleges rossz fordításért a ”google”-lét hibáztassátok. Ich spreche kein deutsch!!! : )
Danke.
Az eszköz alkalmazásáról röviden.
Álláspont meghatározás, oldal irányok, távolságok (lőtávolságok), célok megjelölésére négyzethálózattal el nem látott térképen.
Ezekről a beütőkről tudok. Esetleg, ha valamit ki hagytam vagy fel cseréltem elnézést érte.
Rézből gyártott példányon:
OSTER. u. UNGAR. PATENT D.R.G.M. / H. v. KIRCHNER in KORNEUBURG / Kirchner aláírás
Fémből gyártott példányokon:
OSTER. u. UNGAR. PATENT D.R.G.M. / H. v. KIRCHNER in KORNEUBURG / Kirchner aláírás, alatta szériaszám-gyártási szám (pl: 5898)
PATENT D.R.G.M. / Constructeur: H. v. Kirchner Salzburg
PATENT D.R.G.M. / Constructeur: H. v. Kirchner Salzburg / 2db Kirchner aláírás + nagyítóval
PATENT D.R.G.M. / Constructeur: H. v. Kirchner / Kirchner Masstab-Zirkel Type B
Kirchner Masstab-Zirkel Type B / (HK) Ez ( )-kör akarlenni.
Forrás:
https://library.hungaricana.hu
-Militärschematismus des österreichischen Kaiserthums 1850-1861
-Militärschematismus des österreichischen Kaiserthumes für 1861-1868
-Kais. Königl. Militär-Schematismus 1869-1889
-Schematismus für das k. u. k. Heer und für die k. u. k. Kriegs-Marine 1890-1912
Der Mechaniker, Berlin den 20. Dezember 1897, Volume 5., No. 24 (Ich spreche kein deutsch!)
-Neuer Massstab-Zirkel für Militärs, Ingenieure, Touristen
www.cskir.extra.hu/images/2013/2013_12_31/kuk_szotar.htm
-élelmezésügyi tisztviselő (Verpflegsbeamte)
Elnézést a hosszú és fárasztó fogalmazásért. Remélem nem maradt ki egy pont vagy vessző sem. : )
Nem lehetne nagyobb felbontású képeket kapnunk? Hátha úgy találtatna egy szaki, aki a szövegek alapján "rutinból" mondaná a megioldást.
Ez itt az enyém. Szerintem ugyan az a darab. Monarchiás lehet .
http://roncskutatas.com/node/16053
Üdvözlöm.
Igen ez lesz az. Mindkét oldalán van írás és az Ön által linkelt képen pont a másik fele látható.
Köszönöm a segítséget.
Ez akkor még az 1. Vh idejéből származhat, vagy a 2. Vh-ban is ezt használták? Sajnos a kereső nem dobott ki sok használható infót :(
Ez az, ilyet láttam! Köszönöm!
És igen, valamilyen térképészeti segédműszer lesz.
Üdv!
Ez hasonlít nagy vonalakban:
https://richarddaw.at/militaria-bis-1918/allgem.-militaria/6801/kuk.-kartenmessgeraet
Csak tipp : sorozatvető üteg irányzójának eszköze a " tűzlegyező " számításához ...
Tűzlegyező : a célterület azon része, melyet az üteg tüze hatásosan lefed.
Két nagyobb felbontású (eleje-hátulja) fotó vélhetően sokat segítene...
Szervusz!
Valamilyen múzeumban már láttam ilyet, de egyszerűen nem ugrik be, hogy hol. Nagyon-nagyon halvány emlékeim szerint valamiféle antik (had)mérnöki műszer, tán a térképészetben használták az alapvonal kijelölésére - de azért mérget ne végy rá.
