Mittelwellen Empfänger c - Wehrmacht vevőkészülék
Tisztelt Tagtársak!

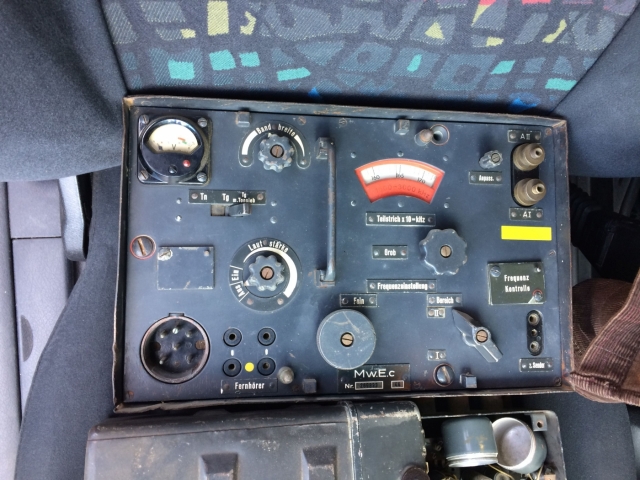

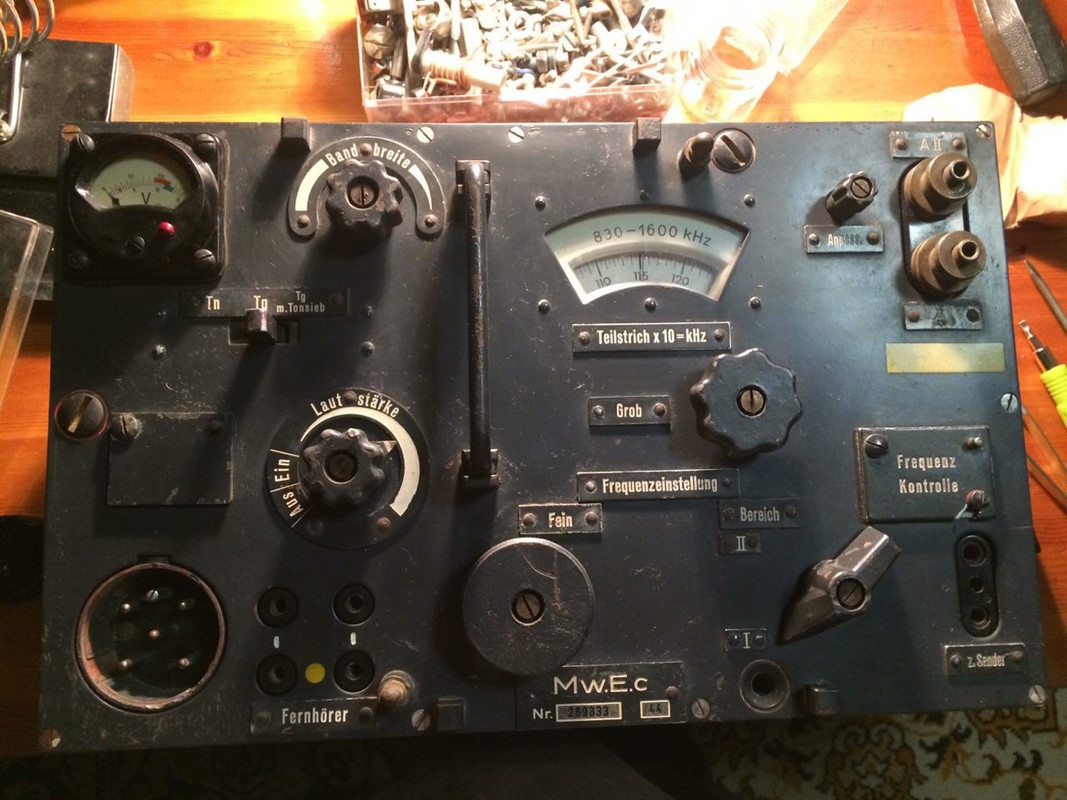

Szeretném megosztani legújabb "találmányom", a Mittelwellen Empfänger c második világháborús Wehramcht vevőkészüléket. A rádió egy fejlett és kiváló minőségű középhullámú vevő, amelyet a parancsnoki járműveken használtak a központtal (értsd: felsőbb vezetéssel) történő kommunikáció során. E berendezést általában a 30 WS és 80 WS adókkal együtt szállították és szerelték be a tankokba.
Frekvenciatartománya két körzetbe kapcsolhatóan 830-1.600 és 1.600-3.000 kHz-ig tart. Két antennabemenettel bír. Táplálása unformerről és akkumulátorról történt - a fűtése 12 Voltról 2,3 Ampert igényelt, míg az anód 150 Voltról 30 mA-t vett föl. A házban kilenc darab RV12P2000 elektroncső és három kvarc kapott helyet, míg középfrekvenciája 352 kHz. Amplitúdó modulált, távíró és hangzótávíró jelek vételére alkalmas.
Zárásképpen: https://www.ha5kdr.hu/2018/09/olykor-mas-raktarba-is-erdemes-am-benezni
Baráti 73!
Rádiós
Ugyan nem háborús darab, de attól még szép rádió ez is:
https://www.youtube.com/watch?v=iUOLRZr9dCw&feature=youtu.be
https://www.youtube.com/watch?v=fzYI8bIuho4&feature=youtu.be
Újabb raktár - újabb kincsek...
https://www.ha5kdr.hu/2019/01/viszed-vagy-viszik
Csak eljutottunk ide is!
Nem tudom, mit kérnek egy-egy másolatért, de lehet, az ár vetekszik az eredetivel.
http://replica-weapons.com/category/combat-radio-replica
Persze személyesen kéne látni egy-egy példányt, mert a fotókon szerintem eredeti berendezések szerepelnek. Viszont a replika műszerfalat el tudnám nézegetni a falamon odahaza.
https://www.youtube.com/watch?v=GvbXZLo1eKQ&feature=youtu.be
A fenti videó egy AM adás vétele.
https://www.youtube.com/watch?v=Cx0iFQoeN1k&feature=youtu.be
Egy litvániai amatőr, LY4A vétele. Bővennem róla itt: https://www.qrzcq.com/call/LY4A
https://www.youtube.com/watch?v=ZwTOh6fBFh0&feature=youtu.be
A sorban utolsó videó az úgynevezett FT8-as digitális üzemmód esetén szemlélteti a távírószűrő hatását.
Hajrá ápolttársak!
https://www.youtube.com/watch?v=SRciXFz-eXw&feature=youtu.be
Szervusztok!
Örömmel jelentem, a készülék tegnap este megszólalt!
Az ápoltakra való tekintettel íme a hibalista:
1., a főkapcsolón nem ment keresztül a 150 Voltos andófeszültség, csak a 12 Voltos fűtés
2., a berendezést atomjaira kellett volna szedni ahhoz, hogy a hibás kapcsolós potméterhez hozzáférjek, így úgy döntöttem, direktbe bekötöm a 150 Voltot.
3., Bár a németek eléggé precíz népek, ennek ellenére nem volt egyszerű megtalálni azt a pontot, ahová a delejt csatlakoztatni kell.

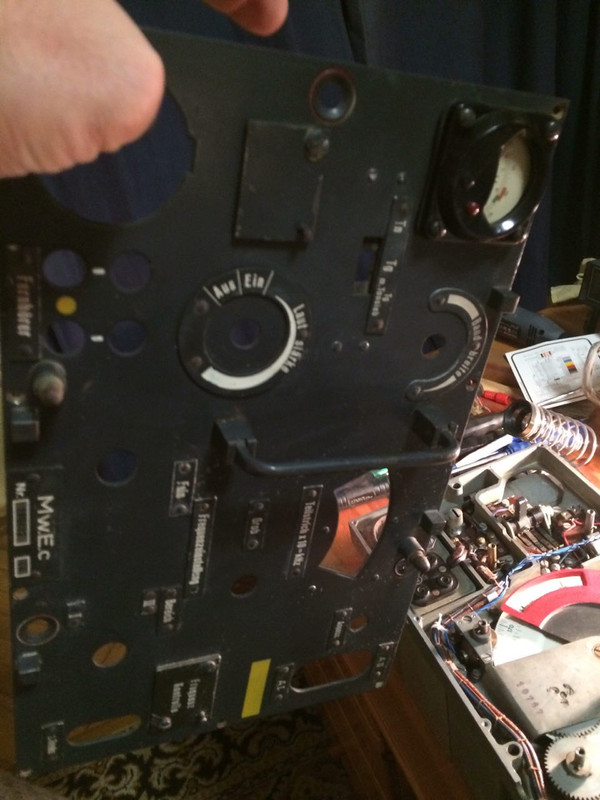

4., Erre a pontra az előlap mögött találtam rá - azaz értelemszerűen ezt is le kellett szedni maradéktalanul. Ez egyben azt is jelentette, hogy a 150 Voltot a bal alsó sarokból el kellett vezetni durván középre - ami csak leírva egyszerű munka. Ugyanis valójában csipesz, fogtükör, bandázszsinór és piszok sok türelem és még több figyelem igényeltetett hozzá.
5., Miután ez megtörtént és a forrasztási projektek is lezárultak következett az élesztés és a meglévő kontakthibák eltakarítása.
6., Egy RV12P2000 fűtőszál szakadt volt (kiégett), egy gyenge, kettő iszonyat KH-s, egy meg ultra szar. (A gyenge és az iszonyat KH-s ubisüvegek máshol még jók lesznek - az ultra szart pedig górcső alá vesszük, mert ezek eléggé ritkák már.)
7., Ma este jön a dobozolás. Ja, és egy lényeges apróság: minden fi**m-f**m kis apró csavar egyesével be lett zsírozva.
Hamarosan jön egy videó!
Hajrá ápolttársak!
73!
Rádiós
Szervusztok!
Ezt a tárgyat sok-sok előadásra hurcoltam magammal, s rengeteg embernek meséltem el a történetét. Most jött el az idő, hogy részletesen le is írjam.
Fogadjátok szeretettel:
https://www.ha5kdr.hu/2018/10/kvarcok-es-bombazok-egy-dobozka-tortenete
73!
Rádiós
Egy szép jövevény egy itteni kollégának:
https://postimg.cc/4ngnq7dN
Forrása ugyan az, ahonnét a mai sisak is érkezett.
Lazán kapcsolódik: http://www.roncskutatas.com/node/16269
Szervusztok!
Osztrák börzefotók és árak egy jóbarát információi és képei alapján:
https://www.ha5kdr.hu/2018/10/osztrak-borzefotok-ha1uk-karesz-jovoltabol
Baráti 73!
Rádiós
Szervusztok!
A második világháborús magyar katonai rádióhírközlés iránt érdeklődő "ápoltaknak" szerintem elengedhetetlen ennek a könyvnek az alapos ismerete:
https://www.ha5kdr.hu/2018/09/a-gyujto-digitalis-polca-jaky-jozsef-katonai-radiotechnika
Jó olvasást és baráti 73-at kíván
Rádiós
Szervusztok!
Ez ugyan nem háborús, de hátha a jövőben valakit elkap a gépszíj, s egyszer lesz efféle lomhalma - akkor meg igencsak jól fog majd jönni...
https://www.ha5kdr.hu/2018/09/a-gyujto-digitalis-polca-az-r-104-diafilm
S ez sem utolsó készülék:
https://www.ha5kdr.hu/2018/09/a-gyujto-digitalis-polca-az-r-1250-leirasa
Baráti 73!
Rádiós
