Német kézigránát gyújtószerkezetek

Hosszas egyeztetés után felhatalmazást kaptunk arra, hogy Magyarországon egyedüliként újraközölhessük magyar forditásban a lexpev.nl tartalmait. A sorozat több részből fog állni és folyamatosan bővítjük. Ha van plusz információd a lentebb felsorolt gyújtószerkezetekhez, akkor nyugodtan ird meg kommentben és később frissítjük a leírást. Ezúton is köszönjük Lex Peverellinek a lehetőséget.

FIGYELEM! Felhívjuk a tisztelt olvasók figyelmét, hogy jelen leirás csupán ismeretterjesztési céllal készült, nem pedig hatástalanitási útmutató.

Brennzünder 24
Brennzünder 39
Brennzünder 38 Nebel
Brennzünder 39 Nebel
B.Z.E. 39
Brennzünder 40
Sprengkapsel No.8
Übungsladung 30
_____________________________________________________________________

Brennzünder 24

A német nyelesgránátokhoz kétféle gyújtószerkezetet alkalmaztak, a Brennzünder 24-et és a Brennzünder 39-et. Mindkettő ugyanolyan paraméterekkel rendelkezett (működés, késleltetés), viszont különbözött a felépitésük. A 24-es modell dörzskábele gyújtóanyaggal volt borítva, mely egy ólomhüvelyben helyezkedett el. A gyújtó tetejét a háború előtt rézből, a háború középső időszakában alumíniumból, a háború végén pedig cinkből készítették. Az alsó részt rá lehetett csavarni a gyújtóra, igy nem csak kézigránátokban, hanem detonátorokhoz is lehetett alkalmazni.

_{Katt a nagyításhoz}

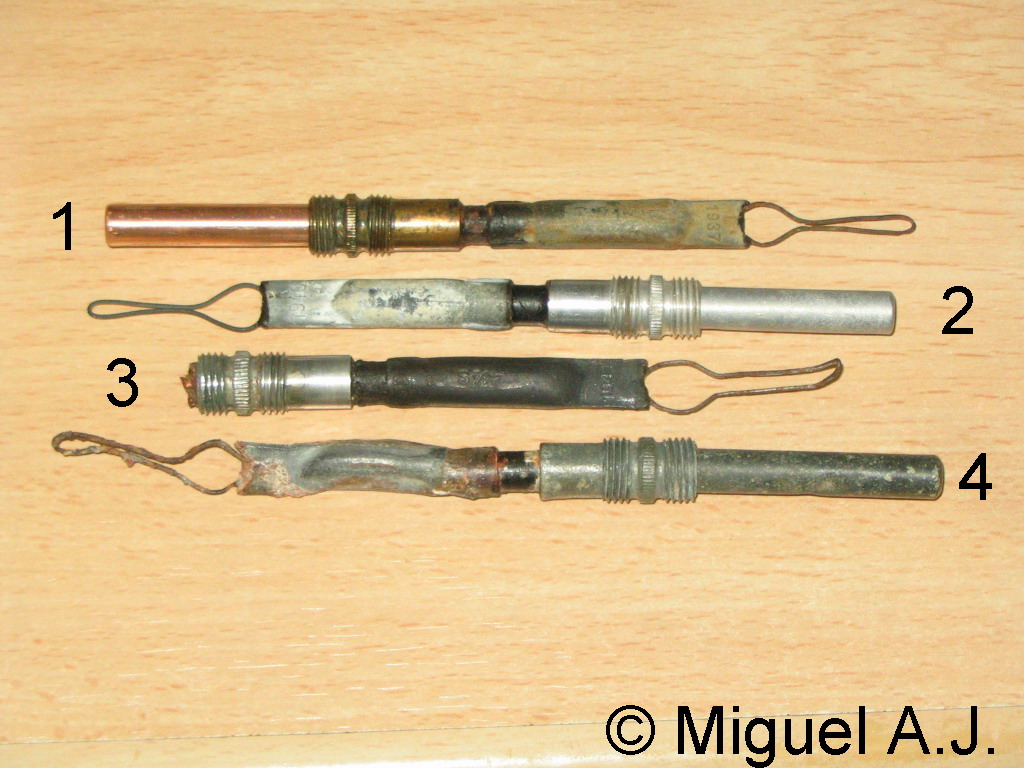

1. Háború előtti BZ24 - 1937, sárgaréz csatlakozóval, benne sárgaréz Sprengkapsel No8 detonátor
2. Korai BZ24 1940, alumínium csatlakozóval, benne alumínium Sprengkapsel No8 detonátor
3. BZ24 1941, alumínium csatlakozóval, letört réz Sprengkapsel No8 detonátorral
4. Háború végi BZ 24 1944, cink csatlakozóval és cink Sprengkapsel No8 detonátorral

Érdekesség, hogy az alábbi két gyújtó ugyanott készült, ugyanabban az évben, viszont különböző csatlakozókkal.

Brennzünder 39

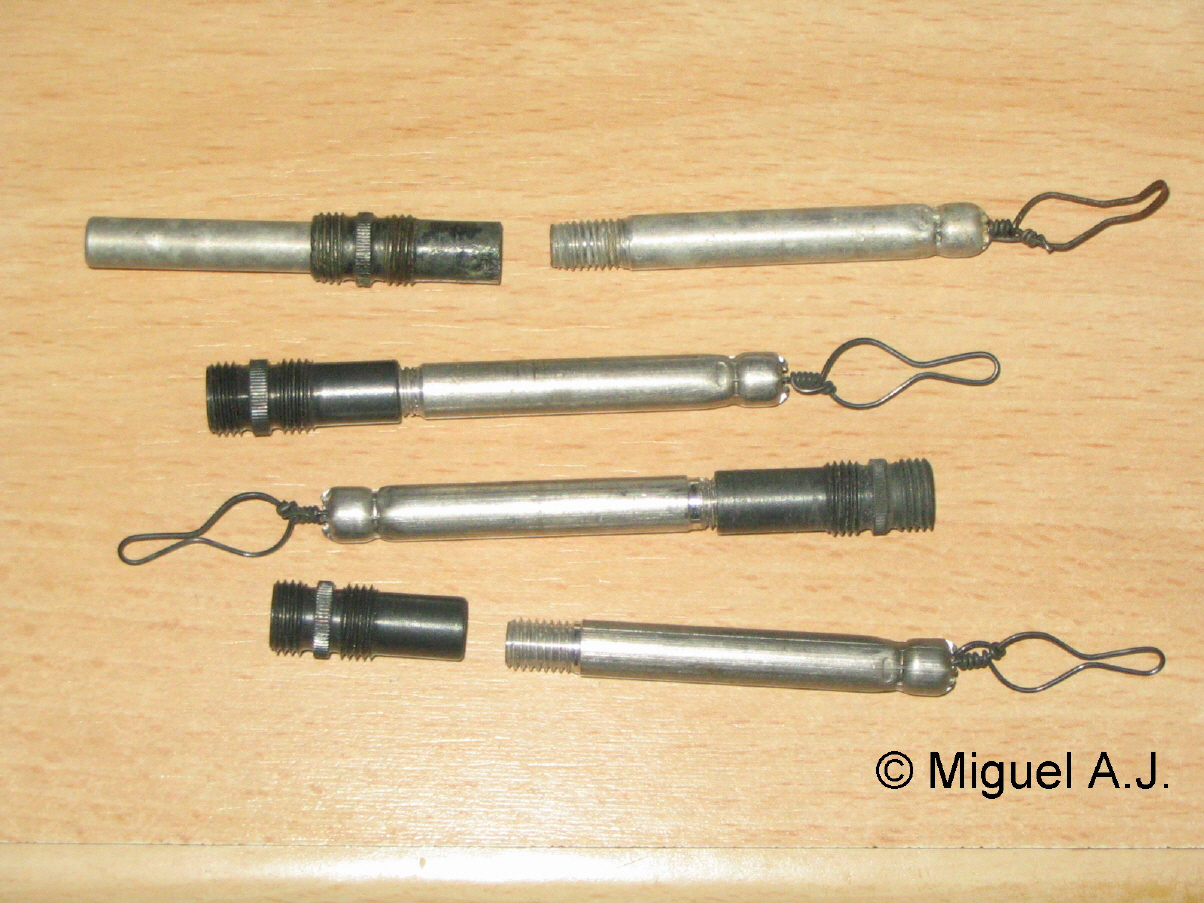

A Bz39 a második típus, amit nyelesgránátokhoz használtak (M24-hez és M39-hez egyaránt). Ennél a típusnál már nem ólomból, hanem alumíniumból készült a tokozás, ami a dörzsgyújtót tartalmazza. A késleltető pellett szintén az alu testen belül kapott helyet. A végén az BZ 24-nél is használt cink csatlakozót alkalmazták.




_Tartalma


Brennzünder 38 Nebel

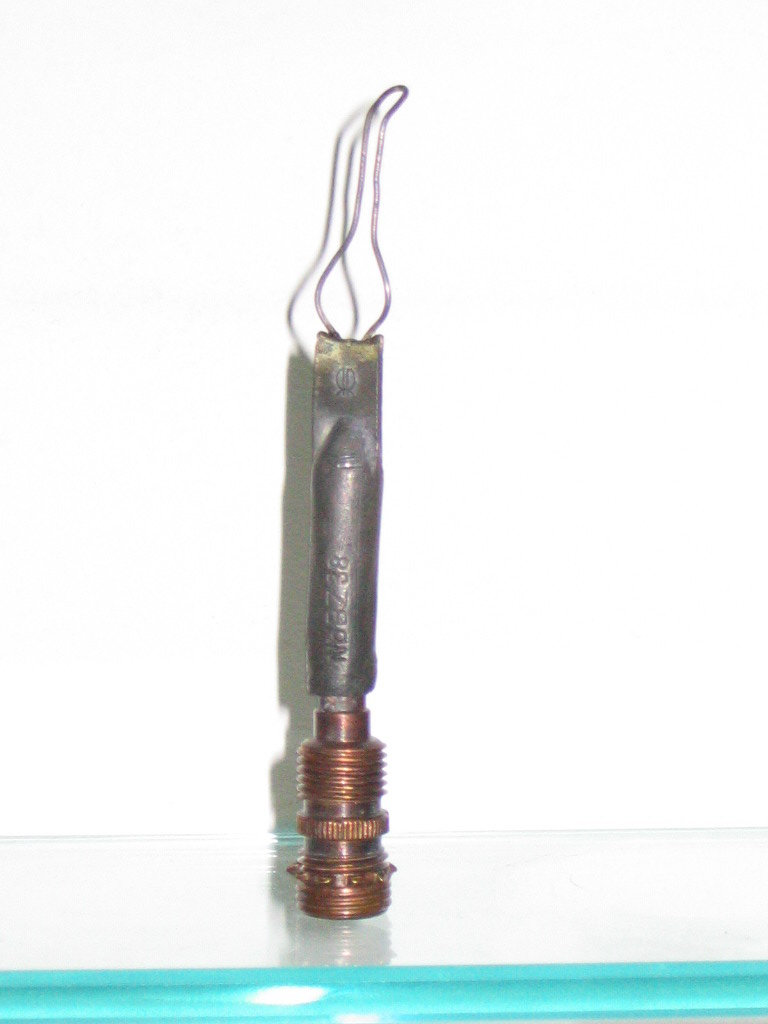

A BZ 38 Nebel egy korai gyújtó változat a Nebelhandgranate 39 -hez

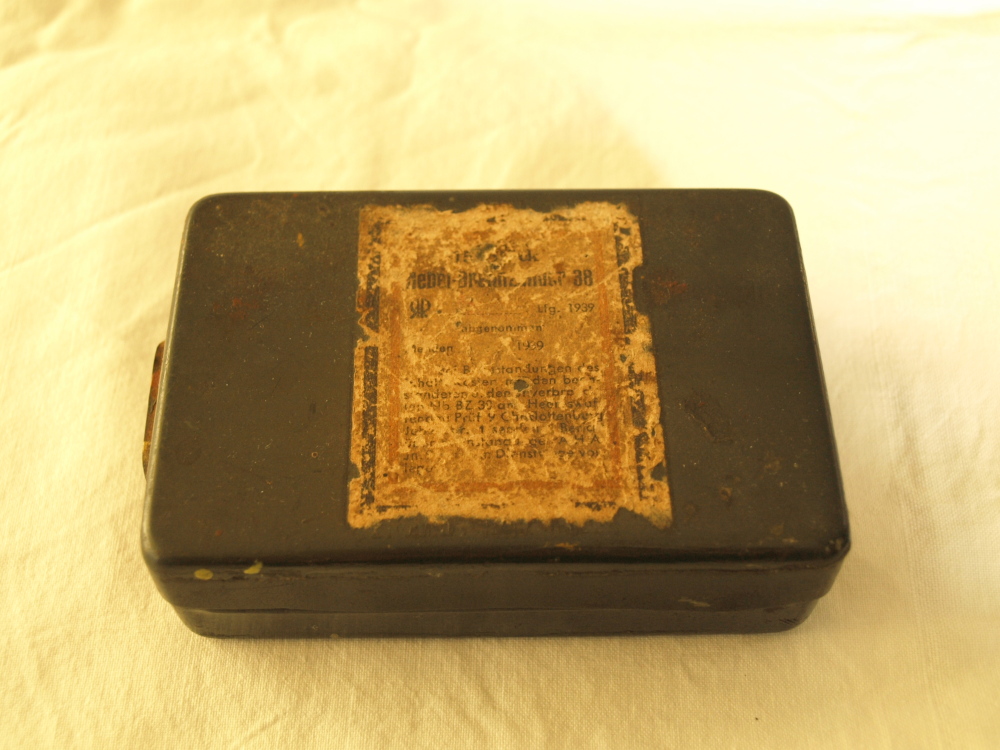

_{BZ 38 Nebel tárolódoboz}

Brennzünder 39 Nebel

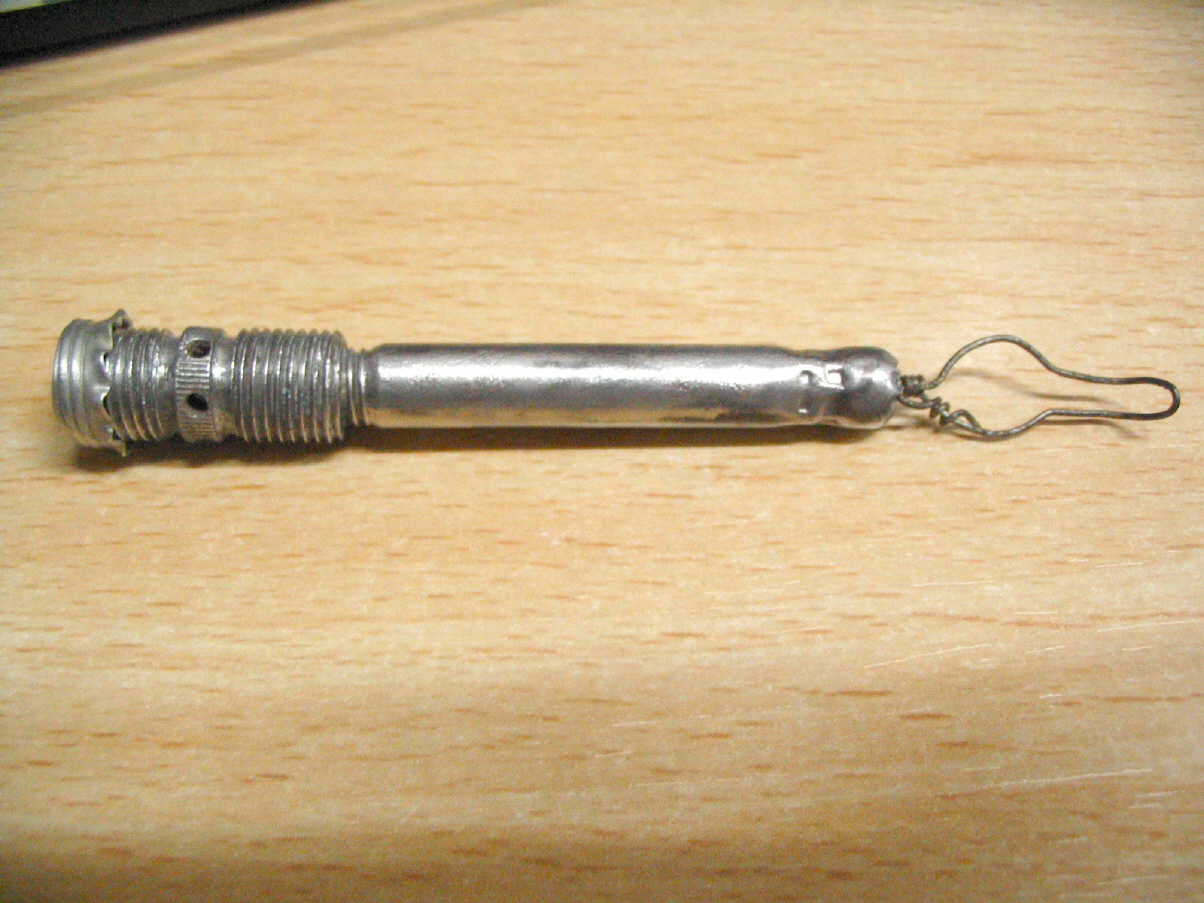

A BZ 39 Nebel kismértékben eltér a  BZ39-től Az adapter "nyakára" lyukak kerültek, mivel a korábbi verziónál előfordult, hogy a nyomás miatt a gyújtó nem működött el megfelelően. A lyukak nélkül gyújtásnál a nyak rész egyszerűen szétnyílna.







B.Z.E. 39

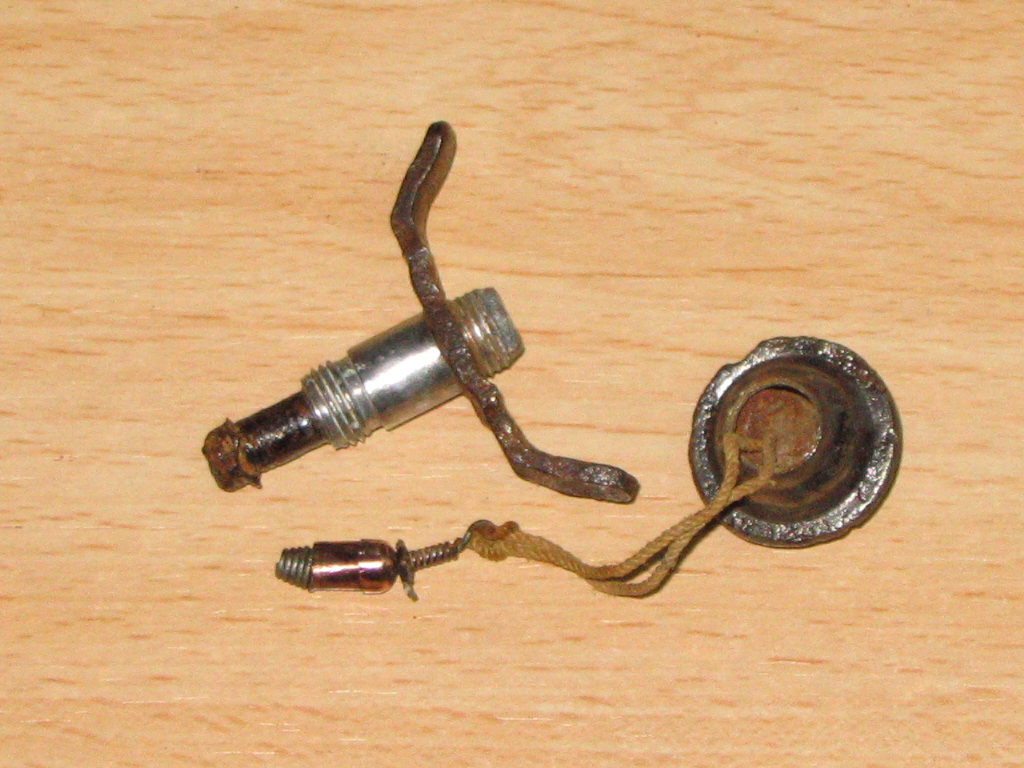

A B.Z.E. 39-et elsősorban tojásgránáthoz (Eihandgranate 39) alkalmazták., viszont kompatibilis volt az M24 gránáttal is (természetesen nyél nélkül). Többféle változat is készült különböző késleltetési időkkel, melyet a zárógömb színe alapján lehetett beazonosítani. Méretek Magasság: 5,33 cm Test átmérő: 2,22 cm Működése megegyezik a fentebb bemutatott BZ gyújtókkal, a gránát eldobása előtt a gömb biztosítókupakot le kell csavarni és megrántani. A rántás hatására a belül elhelyetett szikraképző anyag a súrlódás hatására szikrát vet, ami begyújtja a késleltető lőport (4,25 s), ami végigégése után begyújta a gyutacsot és a gránát felrobban.

          15 darabos Brennzünder für Eihandgranate 39 tárolódoboz. Készültek kartonból, bakelitből és fémből is.



Brennzünder 40

A BZE 40 felépítlésre nagyban hasonlit a 39-es változathoz, viszont itt a rugót fesziti meg a madzag, ami ezután visszaáll eredeti helyzetébe, miközben szikrát vet a szikravető anyagon.

Feltöltés folyamatban.
_{Források / Sources: Tűzszerész zsebkönyv
Képek / Pictures: Miguel A.J., Lex Peverelli, Eric
Szöveg / text: lexpev.nl
Permission for reusing of pictures and text got from Lex Peverelli (owner of lexpev.nl) in 2017.07.}
