Weiss Manfred 40 / M összecsukható ejtőernyős kerékpár

2017, január 30 - 23:00 | goglarka

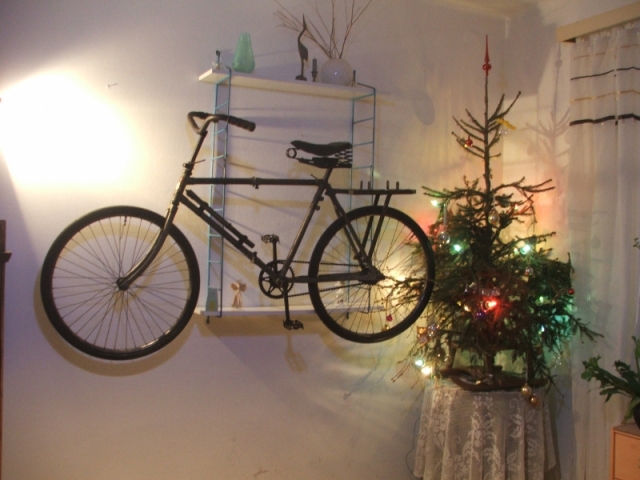

Ma lebontottuk a karácsonyfát. Sokáig bírta. A képen egy kerékpár is látható arról dióhéjban:

A Haditechnikai Intézet 1940 június 24-én terjesztett föl ismertetőt a Honvédelmi Miniszternek a Weiss Manfréd 40 M összecsukható ejtőernyős kerékpár különleges célra való alkalmazásának vizsgálatára. A 3 b osztály a kerékpárokat 1940 július 7-én rendelte meg, július 15-i szállítási határidővel. 1940 augusztusában a Weiss Manfréd Acél és Fémművei Részvénytársaság 10 db árjegyzéket küldött ki az ejtőernyős-századhoz. Mivel a kerékpárok alkatrészeit központi átalány segítségével szerezték be, azonban az összecsukható kerékpár alkatrészei több részben eltérnek a 32 M kerékpárétól, ezért volt szükséges egy külön árjegyzék elkészítése. 1940 novemberében a 3 / B osztály jelentette, hogy az ejtőernyős-század készletében volt a 150 db 40 M összecsukható kerékpár.
a Szombathelyi reptéren lefolytatott ledobási kísérletekhez az ejtőernyős-századnak csapatpróbára három típust adtak: egy 32 M, egy 40 M összecsukható, és megemlít egy könnyű merev vázas modellt.

Az ejtőernyős század több ponton javasolta a kerékpár módosítását, és voksát a 40 M mellett tette le a szükséges változtatásokkal. A megadott paraméterek szerint módosított kerékpárt ismételten csapatpróbára adták ki, melynek eredményeképp a következő csapatvélemény született:
,,a kerékpár megfelel.Kézifék felszerelését okvetlenül szükségesnek tartom" A Haditechnikai Intézet kerékpáros szakemberekkel megvizsgálta a kézifék kérdését és arra a megállapításra jutottak hogy a szabadonfutó kontrafékes ejtőernyős kerékpárnál a kézifék nem olyan szükséges, mint amilyen szerkezeti és összeszerelési nehézségeket okozna a 40 M kerékpár esetében.

Vitéz Bertalan Árpád őrnagy még augusztusban módosítást kért a kerékpár csomagtartójával kapcsolatban oly módon hogy a málhatartó támasztórúdja a kerékpár villából kiakasztható és ez ezáltal a málhatartó leereszthető legyen. Erről saját maga vázlatot is készített, továbbá javaslatot tett a behajtható pedálokra is hogy a ledobóhenger (teher konténer) melyben a kerékpár helyet kapott a lehető legkisebb lehessen. Ötleteit közölte az osztállyal. az osztály értesítette a Haditechnikai Intézetet valamint a Weiss Manfréd gyárat. Mindkét helyről azt a választ kapták hogy az általa javasolt módosítással csupán 1-2 cm nyerhető ami elhanyagolható ilyen esetben, ráadásul a kerékpárokat már legyártották. A parancsnok által kért módosítás iktatmánya pedig augusztus 11-én érkezett be. Emiatt nem tudták már figyelembe venni a módosító kéréseket.

A század jelentése a következőket tartalmazza a 40 M ejtőernyős kerékpárral kapcsolatban:

- a kerékpár csak összecsukható lehet
-szabadon futó hátsó fékagy szükséges
-csomagtartó felszerelhető
-áttétel a 32 M kerékpárral azonos (az M 32-es 40 /18-as 5/8X3/16 os, míg az M 40-es 42 / 19-es 1/2X1/8-os lánccal szerelt modell (megjegyzés:az áttétel azonosság független a fogszámtól)

-a nyereg magasságban gyorsan és szerszám nélkül legyen állítható
-taposók behajlíthatók legyenek
-kormány bilincsekben a vázhoz rögzített legyen
-kormány a kormány nyakkal együtt szerszám nélkül legyen kivehető és magasság állíthat
(megjegyzés: a 40 M kerékpár szintén 40 küllős de kis méretű 26-os kerekekkel szerelt, a kerékpár kinézete, hosszúsága, szélessége, magassága és eltérő paraméterei a 32 M kerékpártól) teljesen alárendelt annak a követelménynek hogy a kerékpár ejtőernyővel teherkonténerben deszantoltatható legyen.

A kívánt módosításokat a pedálok változtatását (és kiakasztható szárú málhatartót) kivéve végrehajtották. A módosítások következtében szükséges volt a kézifék elhagyása.

Weiss Manfred 40 / M összecsukható   ejtőernyős kerékpár Megosztás
4.857145
Értékelésed: Nincs Átlag: 4.9 (7 szavazat)
A hozzászóláshoz regisztráció és belépés szükséges  | Original  | Bélyegkép  | Mikro  | Tags: Kerékpárok


goglarka képe

Beküldő: goglarka. Beküldés időpontja: 2018, február 12 - 09:34.

Egyenlőre százötven darab rendelése és leszállítása ismeretes 1940-ből. Elképzelhető, nem zárható ki teljesen egy késöbbi rendelés sem, de jelen esetben csak a százötven darabos tétel egészen bizonyos. Erre utal a nyaktáblán is igen alacsony, csak három jegyü lajstromozás is. Az előkerült M / 40-es is minden alkatrésze 1940-es évjárattal jelölt.

  • A hozzászóláshoz regisztráció és belépés szükséges


Elnar képe

Beküldő: Elnar. Beküldés időpontja: 2018, február 11 - 23:55.

Ezekől mennyit gyárthattak (és maradhatott fent) ?

  • A hozzászóláshoz regisztráció és belépés szükséges


goglarka képe

Beküldő: goglarka. Beküldés időpontja: 2018, február 10 - 20:16.

Mivel néhány kép már nem volt elérhető, ezért gondoltam újra feltöltöm azokat. + csatolok még két fényképet a Weiss Manfred M / 40 -es ejtőernyős kerékpárról mint érdekességet  +egy újabb archiv fénykép ahol a honvédek WM M /40 -esekkel láthatók.

https://drive.google.com/open?id=1yp5RFZQiQ7T0GSysVK21QTuBqwQPBWQN

https://drive.google.com/open?id=1gx1t-AUYeYzNcaGULr80H_foH7TD8n2Z
https://drive.google.com/open?id=12dwuLkSVUTBdgf3Yvl8_Uiy3AttkJN6n
https://drive.google.com/open?id=1-Sck35Jxsfh3QfIVP0aGOuD6ZMMgGsZ9
https://drive.google.com/open?id=1Y58NNapOLGb0mIHUTsO_1yvEDQ1lZ8Wo
  • A hozzászóláshoz regisztráció és belépés szükséges


qgler képe

Beküldő: qgler. Beküldés időpontja: 2017, május 3 - 23:27.

Ismerni bárkit is a fotón, vagy ez netes kép?

  • A hozzászóláshoz regisztráció és belépés szükséges


goglarka képe

Beküldő: goglarka. Beküldés időpontja: 2017, május 3 - 20:58.

Weiss Mannfred M/40 ejtőernyős kerékpár archív fényképen. Az ejtőernyős ugyan kitakarja az összecsukó zsanér részt, de speciális eltérő megoldásai a 32/M kerékpártól így is elárulják a kis ravaszt.

https://drive.google.com/file/d/0Bw2XiZtsA1sJdTR2T2wzbjdNVUE/view?usp=sh...

  • A hozzászóláshoz regisztráció és belépés szükséges


Jager képe

Beküldő: Jager. Beküldés időpontja: 2017, február 2 - 20:49.

4

Nem semmi; sohasem gondoltam volna, hogy valaha látok ép és teljes eje. kerékpárt. Gratulálok! Lehet tudni valamit a kerékpár előtörténetéről? Honnan származik, milyen állapotban került elő.

A részletes leírás véletlenül nem az eje. könyvből származik? :D

Üdv,

Jager

  • A hozzászóláshoz regisztráció és belépés szükséges


Naftalin képe

Beküldő: Naftalin. Beküldés időpontja: 2017, február 1 - 06:55.

Köszönet a részletes leírásért, bevallom én még nem is hallottam erről a típusról!
Gratulálok hozzá!

  • A hozzászóláshoz regisztráció és belépés szükséges


goglarka képe

Beküldő: goglarka. Beküldés időpontja: 2017, január 31 - 23:45.

https://drive.google.com/file/d/0Bw2XiZtsA1sJVFVLUzVTTGR2YVE/view?usp=sh...

Tisztelt  sek101 köszönöm.
Mivel a kerékpár tisztogatás végett jelenleg szétszerelt állapotban van, és pár távolabbi inkább még ünnepi hangvételű kép készült róla ez előtt, így jelenleg a már csatolt fényképen kívül jelen esetben a kerékpár másik oldali nézetét ajánlanám figyelmébe egyenlőre. A későbbiek folyamán egy igen részletes fotósorozat is készül az M/40 -röl többek közt hasonló beállítások mellett mint a két archív anyagon melyet korábban csatoltam.
Természetesen számos másik és ígérhetem közeli részletes és jó minőségű képpel egyetemben.

  • A hozzászóláshoz regisztráció és belépés szükséges


goglarka képe

Beküldő: goglarka. Beküldés időpontja: 2017, január 31 - 19:57.

https://drive.google.com/file/d/0Bw2XiZtsA1sJSGsxMkFpZ3Rhb1k/view?usp=sh...

https://drive.google.com/file/d/0Bw2XiZtsA1sJaHBBNTRzQzBXS0E/view?usp=sh...

további két archív leltári képe a WM M / 40-es ejtőernyős kerékpárnak.

(a fenyőfás képen látható M/ 40-es:-lajstromszáma 056 (csak 3 jegyű !)
-beütője M/40 plussz a koronás pecsét
(megjegyzés az üléscső csavarnál és a fejcsapágynál levő két
karos anyával oldható szerszám nélkül mind az ülés mind a kor-
mány szárral együtt
erről a keróról később szebb és jobb képek is készülnek idővel...

  • A hozzászóláshoz regisztráció és belépés szükséges


sek101 képe
Támogató

Beküldő: sek101. Beküldés időpontja: 2017, január 31 - 16:34.

Remek darab gratula hozzá! Esetleg kérhetnék róla pár nagyobb képet?
