Üdv a tagtársaknak!

Szeretnék bemutatni nektek egy nem oly gyakori ,főként nem működő képes állapotban lévő (minimálisan) restaurált német Volks Radio-t.

Itt szeretnék a segítségekért és tanácsokért köszönetet mondani többek közt kedves ismerősömnek Funktrupps tagtársnak illetve B.Gy. úrnak aki kérésemre a megtévesztésig ,tökéletes másolatokat tudott készíteni az egy eredeti meglévő bakelit gombról.

Nem volt kézenfekvő számomra ,hogy pontosan melyik mappába is tegyem a képeket vagy egyáltalán véglegesbe merjem tenni.
Nem konkrét haditechnikai rádió ,csak simán rádió.
De valamilyen szinten kötődik az oldal mivoltához ás a híradás technikai rádiókhoz. Hisz hírt, híreket adhatott ez is eleget :)

A rádióról:
Német bakelit néprádió kis és nagy hullám hossz kapcsolóval.
SABA-RADIO VE301 dyn (Villingen/Schwarzwald)
1939 Szeptember 15. gyártással ami halványan kék pecséttel a belsejében található.
Elméletileg ez egy fekete erdő kivitelű darab.(az én meglátásom szerint inkább csoki barna.)
http://postimg.cc/image/lkiv7my8z/573ba81d/

A története és felújítása.:
Helyi bolhapiaci lelet, annyit sikerült csak kiderítenem az árustól ,hogy volt sváb tanyáról származó padlás lelet.

Nem gyűjtök konkrétan rádiókat de ez valamiért nagyon megtetszett. Láttam benne fantáziát és eltökéltem működő képessé teszem.
Amiket eddig restauráltam "kijavítottam" (mint láthattátok is pár régebbi képen/anyagon) nem az eredeti "zsír" új gyári állapotra törekszem ,hanem egy sokat megélt megviselt háborús, padlásos darabra.
De ez esetben gondoltam kivételt teszek. Nekem így jobban tetszik. Ezért nem öregítettem/barnítottam meg a fehér selyem anyagot a hangszóró elején. Meghagytam olyannak amilyen új ,eredeti egészséges korában lehetett.
Eredetileg ahogy utána jártam a neten fehér, szürkés fehér esetenként világos barna rácsos selyem anyag lehetett a hangszóró előtt. Ezért én is fehér rácsos mintájú selyem anyagot használtam fel. Ezek alapján dolgoztam.:
http://www.roetta.it/ik3hia/pages/Oldradio1/ve_301dyn.htm

http://www.antiqueradio.org/VolksempfaengerVE301dyn.htm

Amikor hozzám került a képekből is látszik nem túl jó állapotban volt. Kívülről! De ez csak a felszínvolt.
http://postimg.cc/image/tier6hf91/a83c9aec/

http://postimg.cc/image/kn4trdwnz/f1e390d4/

http://postimg.cc/image/xm5dv5fz7/7b9e5384/

http://postimg.cc/image/m68iwtnw1/a65a7cc0/

Mint utóbb kiderült helyzetem nem is volt olyan nehéz és reménytelen.
Bellűről majd minden főbb alkatrésze épp volt ,kivéve a hangszóró membrán tányérját ami be volt szakadva, egy 05.A biztosíték volt kiégve valamint az egyik ellenállásnak a lába engedte el magát amit gond nélkül vissza forrasztottunk.
Biztosítékot is sikerült minden további nélkül kicserélni (ezt már egy mostani modern re)
A beszakadt hangszóró membránt viszont nem akartam új modern elemmel helyettesíteni,
ezért folyékony "gyenge" papír ragasztóval sikerült saját anyagával egybe ragasztani. Egyértelmű így a repedés helye viszont látható maradt.
http://postimg.cc/image/kbenou0hr/aabd7ff0/

Pár kép a belső elektronikáról.(nem spóroltak a madaras sasos beütőkkel)
http://postimg.cc/image/3od5pkizd/b2d8bc5c/

http://postimg.cc/image/uojsd94hr/aa90d65e/

http://postimg.cc/image/6cpk1fj6r/c311454e/

http://postimg.cc/image/osbyfehyt/69cd7b2f/

http://postimg.cc/image/zetejgtmn/7e7e8c34/

http://postimg.cc/image/m2r2bvngr/8a89c194/

http://postimg.cc/image/z4on84g9x/80f4c6ff/

http://postimg.cc/image/4ek3f6xq5/f3e483bf/

http://postimg.cc/image/nz58bpwgl/c614aa7a/

http://postimg.cc/image/hi2q13j8h/77c5948d/

http://postimg.cc/image/s8bteg1zt/baa57a50/

http://postimg.cc/image/5ouz2ahax/923e9e15/

Bakelit ház belső részén lévő beütők:
http://postimg.cc/image/9kse6yjkv/da78ef64/

http://postimg.cc/image/ktr2zt5i1/ece01b57/

http://postimg.cc/image/eb8vgd01h/5ebc8c35/

Külsőleg viszont több hiányosság és sérülés is akadt ami több fejtörést okozott.
Nem volt eredeti hozzá való a hangszóró előtt lévő selyem anyag és az is szakadt volt.
Három tekerő gombból kettő volt meg és abból is csak egy volt az eredeti hozzá való.
Hiányzott a végéről a bakelit villás dugó.
Valamint törött volt a ki-be kapcsoló "pöcök".
Sikerült hozzá az egy meglévő tekerő gombot két másik példányban reprodukálni. A törött kapcsolót is sikerült megjavítani és szerencsémre találtam az eredetihez hasonló fehér rácsos mintás selyem anyagot.
A villás dugó nem az igazi de színben majdnem megegyezik a bakelit ház színével. Sajnos formája nem a legjobb de ennél autentikusabb darabot nem találtam sehol hozzá.

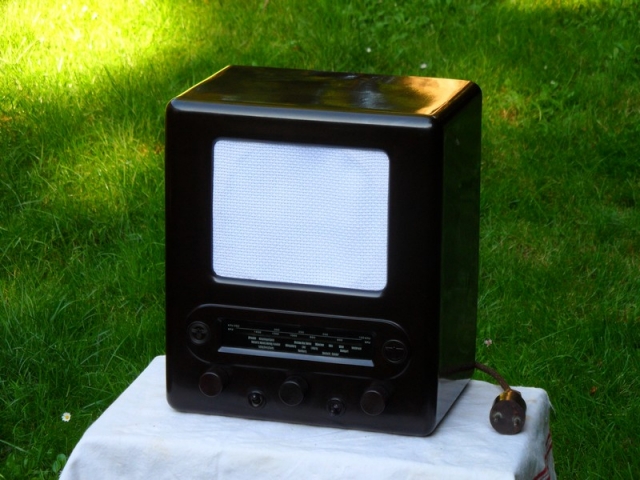

Végeredmény képen pár kép róla.
http://postimg.cc/image/x4iwzsjcf/093ee080/

http://postimg.cc/image/uvzm4efi7/82a68440/

http://postimg.cc/image/b41yv012r/d4b0fa4e/

Működés közben egy kis izzó körtécske világít benne.
http://postimg.cc/image/9h61z82m1/19cb3965/

Sikerült hozzá szalag kábelből antennát építeni.
Miután bemelegednek az elektron csövek (pár másodperc)furcsa búgó hang után két adást tudok vele fogni tisztán érthetően de elég halkan(elég dimbes dombos helyen lakom) kis hullám hosszon egyszer 150 KHz Innsbruck környékén a Kossuth rádiót és 300 KHz Königsberg környékén pedig valami horvát nyelvű akármi adást.
Hangfelvételt nem tudok készíteni se videót.
Építő jellegű tanácsokat ,észre vételeket szívesen fogadok.
