1910 M gyalogsági ásó megkülönböztetése

Sokszor felmerült kezdő, még tapasztalatlan gyűjtő kollégák körében az 1910 mintájú gyalogsági ásó megkülönbözetésének problémája a közvetlenül a második világháború után gyártott, és az 1950-ben rendszeresített példányoktól. Menjünk kicsit végig a három típuson, hátha hasznos lesz a jövőben ez a kis értekezés.

Az 1910M ásó, egy korabeli szabályzatban olvasható leírása:
" A gyalogsági ásó, vagy " kis ásó " az ásólapból (A) a hátlap bordából (B) és a nyélből (ny) áll. Az ásó összsúlya 0,65-0.70 kg. Az ásólap acélbádogból készült. Az ásólap két oldaláról kinyúló bordák képezik az ásónyakat (h) a gyűrűvel (r).
A nyél (ny) símára kidolgozott és kencével beeresztett kőrisfából készül. "

http://postimg.cc/image/wpnh94dfn/

A pontos méreteket az alábbi ábra tartalmazza:

http://s22.postimg.cc/tm29ptnb5/10_M_s_035.jpg
gyali

gyali1

gyali2

gyali3

how to use print screen

A bemutatott 1910M ásón szépen megmaradt az " Isonzobraun " szín. Más ásókon még nem láttam hasonló festést, és a szabályzat sem említi, tehát nem biztos, hogy gyári megoldásról van szó. Gyártó: FÁBIÁN ÉS KÁLMÁN.

( 1945-1950 ) ismeretlen gyár emblémája

Első ránézésre nincs nagy különbség, azozonban jobban szemrevételezve, sőt kézbe vébe már látható, hogy az ásó egyszerűsödött 1945 után, de még azért szépen magán hordozza az 1910 M jellegzetes ismertető jegyeit. Mintaszáma nem ismert.

http://postimg.cc/image/g77topf6r/

Belegondolva, hogy honvédségünk ezt megelőzően már széles körben használta a 36M és 43M ásókat, - behajtható nyéllel, - a 10 M ásó " újratöltése " jelentős technikai visszalépést jelentett.
A fenti példány már feltehetően javított darab, hiszen jól láthatóan az 1950 M. ásó nyelét láthatjuk benne. Eredeti nyele szintén nagyban hasonlított a két oldalról " lapított " 1910 M.-ére.

http://s10.postimg.cc/blmgak9pl/sz_mos.png

Azért ezt a típust is könnyen " kiszűrhetjük " ha egy békebeli 10 M.-et keresünk. Az ásólap már első ránézésre is keskenyebbnek tűnik. A 10 M. ásónál ez a méret 146 mm, míg ennél 141 mm. Továbbá ezen már nem láthatjuk a 10 M.-re annyira jellemző kis nyúlványokat a taposó felületen, de a nyak szép, ivelt és behajlított vonala megmaradt.

http://postimg.cc/image/7t84wie1x/

A másik szembetűnő jellegzetesség, hogy az ásónyak végén látható ék alakú bevágás helyett, itt félkör alakú kialakítást láthatunk.

http://postimg.cc/image/tynn90wo7/

Érdekesek a szegecselési pontok is. A nyél rögzítésénél nem a gyűrűbe, hanem az elé, és mögé helyezték el a szegecseket.

Az ásón található embélma:

http://s28.postimg.cc/ijttva57h/10_M_s_009.jpg

( 1950M ) Gyártójelzés nélkül

Az 50M ásó a fenti két típushoz képest már eléggé elnagyolt, és leegyszerűsített felszerelési tárgy. Persze ezt akkor tapasztalhatjuk igazán, ha kézbe is tudjuk venni a tárgyakat.
http://postimg.cc/image/i4pyi666j/
http://postimg.cc/image/yr7ir8z4b/
Mindhárom típus gyártástechnológiája azonosnak mondható. Az ásólapot és a hátlapbordát 5 darab szegeccsel rögzítették egymáshoz, melyek a mindkét alkatrészen megtalálható " nyúlványokkal " együtt egy hüvelyt képeznek a fa nyélnek. A két alkatrész biztos rögzítéséhez egy gyűrű szolgál, melyet szintén szegeccsel rögzítettek. Ez a szegecs egyúttal a fa nyelet is fixálja a " hüvelyben ". Ezen kívül még egy további szegecs is található az ásó nyelében, mely már nem a gyűrűn, hanem a nyakszár lemezein megy keresztül, így még egy további rögzítést is kapott az ásó nyele. Ezen a ponton is látható két lényeges különbség. Itt sem ék alakban, vagy félkör formában, hanem egyszerűen egy egyenes vágással oldották meg a nyakrész végződését, valamint a 10M ásón látható gyűrű hossza közel kétszer akkora mint ami a kései utódon látható.

http://postimg.cc/image/tynn90wo7/54994b6e/

A három változatnál azonos módon a gyűrűket hegesztéssel zárták. Jól látható itt is az 50M elnagyolt gyártása szemben a 10M " míves " kidolgozásával.

http://postimg.cc/image/kncpjyz49/
http://postimg.cc/image/ulxo6g8jt/
http://postimg.cc/image/4b2nu8ksp/

Érdemes szót ejteni a használhatóságról is. A korai modelleken az ásólap felső élei szépen lapítottak, hajlítottak, sőt a lap anyagából egy kb. egy centiméteres, félkör alakú " toldat " is kialakításra került. Ez lehetővé teszi, hogy szükség esetén a bakancs talpa ne csússzon le az élről. Az él hajlítása - a minél nagyobb " taposó " felület elérése miatt - már a nyakszártól indul, szemben az 1950M modellel, ahol egy egyszerű kis, háromszög alakú bejaltíás látható, mely ráadásul csupán a a felső élek közepe felől indulnak. Ez a kialakítás lényegesen csökkenti azt a felületet, ahol a lábbeli biztonságosan érintkezhet az ásóval.

http://postimg.cc/image/fu8zls9kf/

Végül ha vetünk egy pillantást a fa nyelekre, megint csak a 10M ásót kell kiemelnünk, ahol már kézbevétel nélkül látható a nyél sokkal " barátibb " átgondoltabb,kényelmesebb kialakítása.

http://postimg.cc/image/d6wg1bwp5/

Nyilván az évek múlásával ezek a felszerelési tárgyak is egyszerűsödtek, gyártásuk gyorsabbá és olcsóbbá tétele miatt azonban sok olyan csonkítást szenvedtek el, mely adott esetben megkeseríthették katonáink mindennapjait.

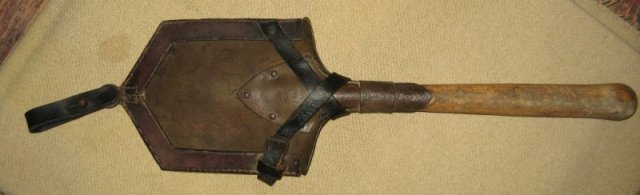

Az 1910M ásó a rendszeresített bőr ásótokkal:

http://postimg.cc/image/e0scfop0d/
http://postimg.cc/image/4k2j9255p/
http://postimg.cc/image/oden1rijh/

Két 1910M ásó, különböző gyártóktól:

http://s30.postimg.cc/nqfyg504h/10_M_s_010.jpg
http://s30.postimg.cc/axrug7oip/10_M_s_013.jpg
http://s30.postimg.cc/9y64y8yqp/10_M_s_014.jpg
http://s13.postimg.cc/p0jwnhdfb/gyal_s_5.jpg

Az 1910M típusokhoz használt ásókeretek:

http://postimg.cc/image/6zfn1q1pj/
http://postimg.cc/image/szvzickdj/

És egy igazi ritkaság: Az ásókat is gyártó Hercegh gyártótól egy " szükség " keret:
Herczegh 004

Herczegh 015

Herczegh 017

photo hosting

ásótok

ásótok1

screen capture windows

Ha esetleg lenne valakinek plusz infója, eltérő kial, akítású ásója, az emblémákról, gyártókról infója, akkor itt megoszthatná.

Hansy
