Segítség kérése beazonosításban
Sziasztok!

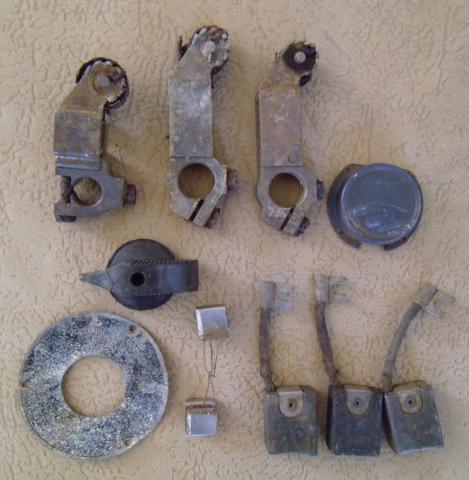

Segítségeteket kérném az alábbi darabok beazonosítására. Egy négyzetméteres területről jött az összes, a szénkefék tökéletesen illenek a fényképeken is látható darabokba.
Milyen műszerhez tartozhatott?
Előre is köszönöm a segítséget!
Ezen a darabon igen jól megmaradt a festés és a legalsó számsor talán lufis lesz: http://www1.picturepush.com/photo/a/12081154/1024/Valami/P1000647.jpg
1. http://www1.picturepush.com/photo/a/12081194/640/Valami/P1000661.jpg
2. http://www5.picturepush.com/photo/a/12081193/640/Valami/P1000660.jpg
3. http://www3.picturepush.com/photo/a/12081191/640/Valami/P1000659.jpg
4. http://www1.picturepush.com/photo/a/12081189/640/Valami/P1000658.jpg
5. http://www3.picturepush.com/photo/a/12081186/640/Valami/P1000657.jpg
6. http://www1.picturepush.com/photo/a/12081184/640/Valami/P1000656.jpg
7. http://www5.picturepush.com/photo/a/12081183/640/Valami/P1000655.jpg
8. http://www1.picturepush.com/photo/a/12081179/640/Valami/P1000654.jpg
9. http://www3.picturepush.com/photo/a/12081176/640/Valami/P1000653.jpg
10. http://www1.picturepush.com/photo/a/12081174/640/Valami/P1000652.jpg
11. http://www2.picturepush.com/photo/a/12081170/640/Valami/P1000651.jpg
12. http://www4.picturepush.com/photo/a/12081167/640/Valami/P1000662.jpg
13. http://www4.picturepush.com/photo/a/12081162/640/Valami/P1000650.jpg
14. http://www5.picturepush.com/photo/a/12081158/640/Valami/P1000649.jpg
15. http://www3.picturepush.com/photo/a/12081156/640/Valami/P1000648.jpg
16. http://www1.picturepush.com/photo/a/12081154/640/Valami/P1000647.jpg
17. http://www4.picturepush.com/photo/a/12081152/640/Valami/P1000645.jpg
http://www.ebay.com/itm/Luftwaffe-WW2-auxiliary-power-supply-socket-Fl-3...
Angel
.
Nem kommutátorhoz tartoznak a kefék.
Hanem csúszógyűrűhöz.
Ebből eredően valami erősáramú generátor lesz, amelynek forgórész csúszógyűrűihez tartozhatott.
Miért ?
-Mert íven mozdultak el ami egy csúszógyűrűnél nem gond, de egy kommutátornál illik a kefének szögeltérés nélkül fix helyen lenni a kopás során.
-És ,mert izmosabb darabok.
:(
Iszonyúan eltájoltam magam méretileg. Sokkal kisebbnek gondoltam. Így szinte kizárható, hogy repülőgép alkatrész lenne. Ezért aztán kicsi az azonosítás esélye. Valamilyen combos aggregátor alkatrésze lehet. Önindítókba "bronzkefe" dukál.
.
A szénkefék mérete érdekelne, lehet hogy van hozzá forgórészem. A hétvégén belinkelem, ha érdemes.
.
A méretekből ítélve, valószínűleg a fő generátor kefetartói és keféi. A többi motorban és unformerben kisebb kefék vannak, többnyire lemez kefetartóban.
Ennél nagyobb keféket csak a Me210, 13mm-es oldal-géppuskáinak forgódobjánál láttam.
A váltóáramú giroszkópok terjedésével (3fázis, 400Hz), "középfrekvenciás generátorok" kerültek beépítésre, az érintett gépekbe. Ezek kommutátora nagyobb átmérőjű a szokásostól, de kisebb mint a fotón szereplő keféken látható ív ad.
.
Váltókapcsoló feszültség/áramerősség.
Volt olyan kombinált mérőműszer rep. fedélzeten is, amely vagy feszültséget, vagy áramerősséget mutatott annak függvényében, hogy a hozzá tartozó kapcsoló milyen állásban volt.
A korábban megtalált elektromos csatlakozó külső áramforrás csatlakoztatására szolgált repülőgépen.
A szénkefékre nincs ötletem, mihez való de ez így három különböző berendezés maradványa.
Üdv
Fecó
Szerintem a titok nyitja a kör alakú lemez felirataiban rejlik. Le kellene fordítani mit jelentenek, azután összehasonlítani a mai szerkezetekkel.
.
Szerintem a bakelit kapcsolókar a kör alakú alumínium lemezhez tartozik. A feliratok alapján kapcsoló lehet.
.
Az Fl. szám bizonyosan Luftwaffe származásra utal!
