A 30M (egységes) távbeszélő készülék rendkívül ritka csengőjeles pótszekrénye, amely segítségével a rezgőjeles alapkészülék LB ( induktoros) és CB (manuális és automata)
üzemmódra egészíthető ki.
Beküldő: zsolt001. Beküldés időpontja: 2013, január 30 - 09:00.

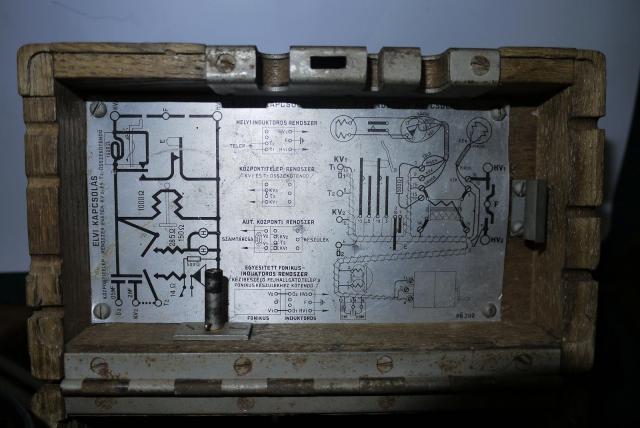

Köszönöm a hozzáfűzésedet Bubu. Érdemes lenne a legelején leszögezni a különböző üzemmódok közötti különbséget. Tehát LB üzemmódnak két változata ismert: 1., telephívású és 2., induktor hívású üzemmód. Az elsőbe tartoznak a zengőjeles (hangzótávíró ) készülékek. A Magyar Királyi Honvédségben átvett/rendszeresített tábori készülékek, mint az 07 M. tbk. alapból csak zengőjeles hívásra volt alkalmas, amit az első nagy háború során először egy kézi hajtókarral ellátott sarokváltóval igyekeztek átalakítani, később külön egységdobozba szerelt 900 Ohmos induktorral kapcsolták össze a központhoz. Ezt a készüléket aztán a Horthy-korban tovább használták. A következő modell a 30 M. tbk. volt, amely egy zengőjeles alapkészülékből (PÖ301)- Hansy barátunk jóvoltából már több képet láthattunk róla -, valamint ebből a csengőjeles pótszekrényből (PÖ302) állt. A készülékben egy 1000 Ohmos induktor, átvivőtekercs, kondenzátorok található, valamint hozzá csatlakoztatható egy 30 M. automata hívómű (számtárcsa) is. Az elvi kapcsolás képen is jól látható minden lehetséges üzemmód, helyi telepes (LB) zengő - és csengőmód, valamint CB üzemmódok esetén a manuális és az automata is. A soron következő 39 M. készülék is alapból zengőjeles, a 41 M. (Tbk-1) készülék pedig csak csengőjeles (LB) és manuális vagy automata (számtárcsás) CB üzemmóddal rendelkezett, de nem tudta a zengőjeles (hangzótávíró) alkalmazást. Egy szóval a M.Kir. Honvédség valamennyi üzemmódját egyedül csak a komplett 3 egységből álló 30M. tbk.tudta produkálni.
Beküldő: Bubu. Beküldés időpontja: 2013, január 29 - 21:59.
Sziasztok!
A tábori készülékek alap helyzetben LB üzemmódban két alkalmazása lehetséges, úgymint pont-pont közötti összeköttetés vagy LB dugós központhoz kapcsolva. Ha gépi kapcsolású CB tb.központhoz csatlakozik, akkor kell a számtárcsa (hívómű). A hívás fogadáshoz pedig csengetőegység kell, ami a gépi hívásjelzést venni tudja. Ezekre a kiegészítőkre akkor volt szükség amikor polgári telefon vonalra csatlakoztak a hadműveletek során.
Beküldő: zsolt001. Beküldés időpontja: 2013, január 29 - 20:57.
A 30M. (egységes) távbeszélő készülék rendkívül ritka csengőjeles pótszekrénye, amely segítségével a rezgőjeles alapkészülék LB ( induktoros) és CB (manuális és automata)
üzemmódra egészíthető ki.
Köszönöm a hozzáfűzésedet Bubu. Érdemes lenne a legelején leszögezni a különböző üzemmódok közötti különbséget. Tehát LB üzemmódnak két változata ismert: 1., telephívású és 2., induktor hívású üzemmód. Az elsőbe tartoznak a zengőjeles (hangzótávíró ) készülékek. A Magyar Királyi Honvédségben átvett/rendszeresített tábori készülékek, mint az 07 M. tbk. alapból csak zengőjeles hívásra volt alkalmas, amit az első nagy háború során először egy kézi hajtókarral ellátott sarokváltóval igyekeztek átalakítani, később külön egységdobozba szerelt 900 Ohmos induktorral kapcsolták össze a központhoz. Ezt a készüléket aztán a Horthy-korban tovább használták. A következő modell a 30 M. tbk. volt, amely egy zengőjeles alapkészülékből (PÖ301)- Hansy barátunk jóvoltából már több képet láthattunk róla -, valamint ebből a csengőjeles pótszekrényből (PÖ302) állt. A készülékben egy 1000 Ohmos induktor, átvivőtekercs, kondenzátorok található, valamint hozzá csatlakoztatható egy 30 M. automata hívómű (számtárcsa) is. Az elvi kapcsolás képen is jól látható minden lehetséges üzemmód, helyi telepes (LB) zengő - és csengőmód, valamint CB üzemmódok esetén a manuális és az automata is. A soron következő 39 M. készülék is alapból zengőjeles, a 41 M. (Tbk-1) készülék pedig csak csengőjeles (LB) és manuális vagy automata (számtárcsás) CB üzemmóddal rendelkezett, de nem tudta a zengőjeles (hangzótávíró) alkalmazást. Egy szóval a M.Kir. Honvédség valamennyi üzemmódját egyedül csak a komplett 3 egységből álló 30M. tbk.tudta produkálni.
Sziasztok!
A tábori készülékek alap helyzetben LB üzemmódban két alkalmazása lehetséges, úgymint pont-pont közötti összeköttetés vagy LB dugós központhoz kapcsolva. Ha gépi kapcsolású CB tb.központhoz csatlakozik, akkor kell a számtárcsa (hívómű). A hívás fogadáshoz pedig csengetőegység kell, ami a gépi hívásjelzést venni tudja. Ezekre a kiegészítőkre akkor volt szükség amikor polgári telefon vonalra csatlakoztak a hadműveletek során.
Köszi, módosítani akartam a képet és eltűnt a szöveg és a cserébe szánt fotó.
Itt van néhány kép a készülékről:
http://postimage.org/image/azw0b4bkx/
http://postimage.org/image/ygvpx0sez/
http://postimage.org/image/c9rhdv3e5/
Köszönjük!
Így lett teljes a feltöltött fotó.
A 30M. (egységes) távbeszélő készülék rendkívül ritka csengőjeles pótszekrénye, amely segítségével a rezgőjeles alapkészülék LB ( induktoros) és CB (manuális és automata)
üzemmódra egészíthető ki.
Felraktam a képet, mert valami érdekes darabnak látszik, de ettől függetlenül valóban jó lenne tudni: Mi is ez...?
