A vezeték a rudat felülről 8:3 arányban osztja ketté, a peremig mérve. Amúgy nincs rajta semmi más.

Üdv: König

Meg.

Engem érdekelne a rúd vége. Megoldható?

Attila, az én képem nem abból a 3-ból származik, amiről Rádiós mesélt.

Ez a Dóra. Már volt fönt itt ez a kép, csak a tulajdonosa letörölte magát. Nekem is megvan - helyesebben vannak, mert több is akadt. :)

Akkor "csak" két kép, ami elveszett? Vagy hogy van?
3 kép került elő, ami elveszett.
König lelt egyet, SÁRKÁNYHÚZÓ még egyet. Akkor most ezek (miket látunk) egyike sem abból van, mi eltűnt?

Ez is egy jó kép:
http://kepfeltoltes.hu/120908/682_www.kepfeltoltes.hu_.jpg

A rúd egyszerű villanypózna volt, vagy valami része a készüléknek?

És az a 3 is elveszett...
Szóval nem véletlenül vízjeleztem.:)

Csak a miheztartás végett: erről eddig ezen kívül három fénykép került elő... :o
Nem semmi. És a hátulján a szöveg... :)

Ezt nevezi jó pár forrás Borbálának. kettő darab készült belőle a források szerint. Később ez a név ragadt rá a Würzburg Dórára is, onnan a kavarodás. Mint ahogy A Würzburg Riese megkapta a kísérleti Bagoly nevét.

Oké.:) Köszönöm. A megfejtést kifejtenéd egy kicsit részletesebben?

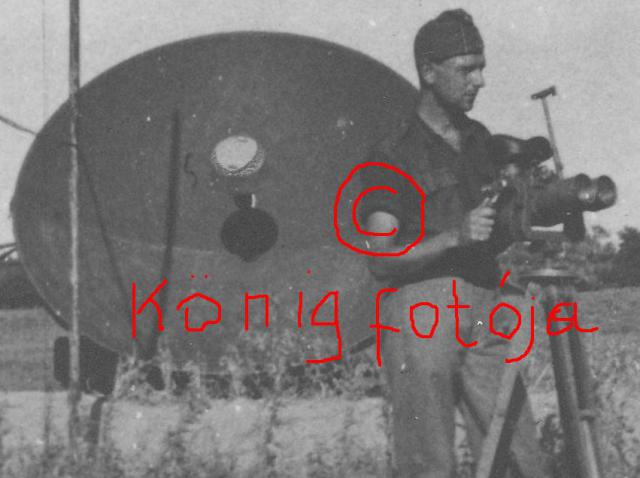

Ez a kép részlete. Csak "lényegtelen" dolgokat vágtam le, a fasorig tartó rónaságot, Pista lábát térd alatt, a rúd tetejét, stb. Meg a hátoldalon a haza szóló levelet a készülékről (is).:)

Ez a kép mérete, vagy van még további részlet?

Csatlakozom Elnarhoz ez a Borbála lokátor, mégpedig a kísérleti "Borbála". Az első amit készítettek a Tungsram Standard rt. tetején állítottak fől 1943-ban a Borbála volt, majd még készült belőle 3db és a Hold-radar az 5. A Standard készítette őket a parabolát pedig a MÁVAG. Lehet, hogy tévedésbe vagyok, de akkor tisztázzuk már mert tényleg érdekel.

Így nézve 39 M légvédelmi figyelő műszer, 350 (360?) darab készült belőle.

Nem értek ezekhez sem, de ha jól gondolom akkor ez a radar a Borbálához hasonló funkciót töltött be? Annak egy alternatívája mondjuk?

És mi az optika?
A Flak-fernrohrokra hasonlít, de nem teljesen olyan.

Üdv

ad

A Standard gyár tetején lévő kísérleti lokátor parabola antennája 3 méter ármérőjű volt. Ez lett volna az utolsó tippem de mivel a méretek ide sem lettek volna jók így elvetettem. Vagy a 2 m nem igaz.:)

A háború után az összes radaros katonát és anyagot igyekeztek begyűjteni – az embereket a tapasztalatokról kérdezték, az irodalmat a későbbi fejlesztések okán keresték. Majd 1948-50 között ezek alapján épült az első magyar gyártású lokátor. De ez olyantájt nem csak műszaki, hanem politikai kérdés is volt, így a tizedik példánynál a munkát leállították, s a szovjet technikát kellett átvenni. Legenda vagy sem, nem tudom, de azt mondják, a hazai 10-25 százalékkal messzebb látott és pontosabb volt, mint az idegen földről érkezett eszköz.

A vége még szomorúbb: a HTI-ben a hatvanas évek elején az összes, a témára vonatkozó és ott tárolt műszaki rajzot, technikai leírást, utasítást és fotót bezsákolták és az intézet kazánjában elégették.

A felesége is vele dolgozott a Standard-nál.
Továbbá Pócza Jenő, Istvánffy Edvin és a többiek.

Én eddig három olyan fényképet láttam, amin ez a radar volt - annyira ritka. Mindegyik a Standard gyár tetején készült 1943-44-ben – s a fényrajzok valamilyen titokzatos módon Komáromba kerültek egy volt 56-os bácsi hagyatékába. Nem adták oda, lefényképezni sem engedték. Szerintem azóta már a kukában landoltak.
A sugárzó furcsa alakú borításáról ismerhető föl - ez a Standard féle radar, amiből négy (mások szerint kettő) darab készült.
A deciméteres sávban üzemelt, úgy ötven centiméter körüli hullámhosszal. A légvédelmi tüzérséget szolgálta ki.

Hmm híradástechnika? Apámnak lehet mondana a név valamit, de én ifjonc vagyok :)

Bár utánanézve inkább a rádiózáshoz van köze...

Segítek egy névvel: Malcsiner Ferenc.

Gondolom, alig páran hallották a nevét. Pedig... :)

Natehát mink volt:
Freya radar -nem így nézett ki
Sas -nem így nézett ki
http://postimage.org/image/e8wotvqst/
Turul - éjszakai vadászrepülőbe került, tehát az sem így
nézett ki
Bagoly és Borbála - alapvető két külömbség a méret 7m és 3m -tehát
méretük miatt ezek sem
http://postimage.org/image/xcq0a83n1/
Würzburg-Dora - ezek szerint nem
http://postimage.org/image/adtarb7n1/
Würzburg-Reise - az is nagyobb
http://postimage.org/image/pb1rsbkvh/

A végén még kiderül, hogy átverés az egész, és csak egy fülelő nem radar :)
Vagy lehet, hogy magyar gyártmányú Dóra tűzvezető lokátort (4 db ) ???

Az utána nézés megtörtént. Ezért írtam, hogy Borbála :P

Felőlem.. De nem látom esélyét..:)

Ne, várjunk még egy kicsit, hátha valaki utána néz. :)

Nos, Miklós, szerintem "szabad a gazda", írj két nevet és gyártott darabszámot! :)
Meg amit még gondolsz hozzá.:)

Szerintem lehet akár 2m alatt is.

A "tányér " átmérője minimum 2m, maximum 3m?

Üdv. Würzburg-Dora légvédelmi tüzér tűzvezetőre tippelek én is.

http://portal.zmne.hu/download/bjkmk/bsz/bszemle2007/2/09_lamper.pdf
