Kicsit összegyűjtöttem az infókat ezekről a rakaszokról hogy egy helyen olvashassatok mindről:

31 M. golyószóró töltényrakasz:
http://militiahungarorum.extra.hu/photo/1920_f_k_gu_31_29.jpg
http://militiahungarorum.extra.hu/photo/1920_f_k_gu_31_30.jpg
http://militiahungarorum.extra.hu/photo/1920_f_k_gu_31_31.jpg

Bádoglemezből készült, csuklópánttal és zárócsattal rögzített fedéllel és fogantyúval ellátott doboz, a belseje fabetétekkel öt részre van osztva. 5 db töltött tárat, azaz 125 db töltényt tartalmaz.

31 M. golyószóró betét nélküli töltényrakasz:
http://militiahungarorum.extra.hu/photo/1920_f_k_gu_31_32.jpg
http://militiahungarorum.extra.hu/photo/1920_f_k_gu_31_33.jpg

Megegyezik a töltényrakasszal, de a belsejében nincsenek fabetétek. 15 db tárdobozt, vagyis 150 db, a gyalogság számára tárkeretekbe csomagolt töltényt szállítanak benne, amelyekkel a kiürült tárakat töltik.

31 M. golyószóró tártöltő rakasz:
http://www.netlabor.hu/roncskutatas/node/5513
http://militiahungarorum.extra.hu/photo/1920_f_k_gu_31_550.jpg
http://militiahungarorum.extra.hu/photo/1920_f_k_gu_31_551.jpg
http://militiahungarorum.extra.hu/photo/1920_f_k_gu_31_555.jpg

A tártöltő rakasz lényegében egy átalakított betét nélküli töltényrakasz, amelynek külső részére a tártöltő felerősítésére két vezetőlécet szegecseltek. A tártöltő mellett még 5 doboz (50 db) töltényt málháznak bele. (Tudtommal fekete színűnek kell lennie de ezt vitára bocsájtom.)

31 M. gránátszállító bádograkasz (50 mm-es 39.M aknagránát számára:
http://militiahungarorum.extra.hu/photo/1920_f_k_av_m_ma_5_64.jpg
http://militiahungarorum.extra.hu/photo/1920_f_k_av_m_ma_5_65.jpg

Az eredeti ládáját a harctéren meglehetősen nehézkes volt mozgatni, ezért minden taligára (40 M. gránátvető taliga) málháznak még 10 db átalakított 31 M. golyószóró bádograkaszt is, amelyekben egyenként 6 db 5 cm-es aknagránátot lehet elhelyezni. A rakasz mindkét felébe egy-egy fabetét van erősítve, a lyukakkal ellátott fogadja be a gránátok orrát, míg a farokrészeket a másik betét nyílásaiba szerelt tartórugók rögzítik.

31 M. golyószóró bádograkasza 36 M. nehézpuska tárjához (a bal oldali):
http://www.netlabor.hu/roncskutatas/node/4434

31 M. golyószóró rakaszokat a 36 M. nehézpuska tárjának szállítására is használnak, eltérő belső fabetétekkel. (A linkelt képen jól megfigyelhető a megkülönböztető piros csík.)

- Források: Becsült és szeretett oldalunk :) valamint a militiahungarorum.extra.hu

És hogy kérdés is legyen. Ő akkor micsoda?:
http://postimage.org/image/fcms3jpg/

Teljesen piros és korabeli festésű, alatta egyáltalán nincs zöld. Sajnos a fogantyúja hiányzik. - A 40 M. gránátvető taligánál olvastam olyat még hogy, "A taligán van ezenkívül két, tisztítószereléket tartalmazó betét nélküli bádograkasz is." Talán az lehetett ilyen színezésű? Remélem tudtok segíteni. :)

Valaki tudna nekem küldeni képet a tártöltőrakaszról,vagy egyéb információt róla,milyen is a belseje.Nekem van egy tártöltőrakasz és megszeretném csinálni a belsejét
Üdvözlet

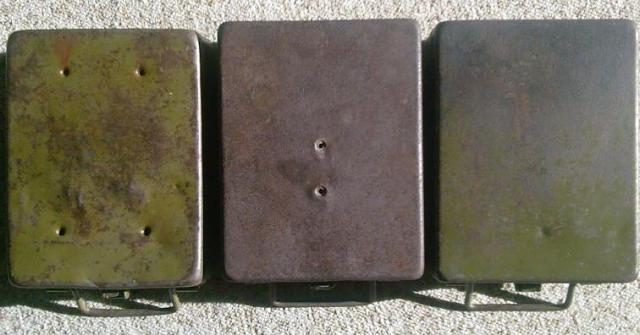

Annyira nem vágom a témát, de a piros csíkot megkülönböztetésre használták, pl. a nehézpuska táras rakasz tetejének felső részén, de lehet, hogy az 50-es av rakaszon volt ez a jelzés. A tártöltő rakasz pl. fekete volt. A képen a saját darabjaim vannak.

Sziasztok!

Azt a bizonyos "piros csíkot" hol kell keresni?
Nekem is van 2 darabom, egy jó libafos színű illeve a sötétebb árnyalatú.
Hansy a képen lévő darab saját? Nagyon jó összeállítás!

üdv

sZ

Köszönöm!
A képeket is!

http://postimage.org/image/2eae4lup0/
http://postimage.org/image/2eafs576s/
http://postimage.org/image/2eaj37w6c/

Fa betétek, leszorítók rögzítésére szolgálnak, de nem csavarok hanem szegecsek. Ezért különösen nagy ritkaság, ha egy ép előkerül.

Szépjóestét!

Lehet hogy "butaságot" kérdezek,de: Azok a lyukak a rakaszokon milyen célból vannak?

Nekem is van belőle egy darabom, de nem tudom milyen. Teljesen piros és nincs rajta lyuk a csavaroknak.Segítenétek? A beütőket merre keressem benne?

Szépek így együtt ! Már csak a tártöltős hiányzik.
