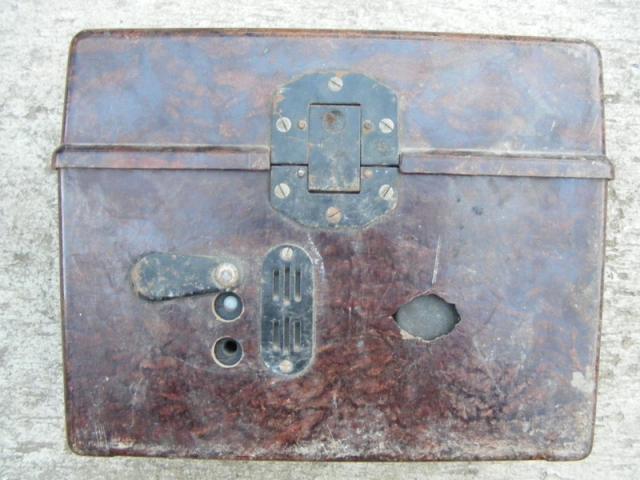

F33 tábori telefon 1941
Az utcán sétálva a családommal elhaladtunk egy Németországba járó lomos előtt.
A szemetesbe akarták kidobni. Elkértem, a története ennyi.
Beütő: 50135/dnz 41
A beütő jelentése: 1941-ben készült, a gyártókód pedig: dnz = Schwarzwaelder Apparate-Bauanstalt, August Schwer u. Soehne, Villingen.
Megbontva: http://postimage.org/image/1yx50c49w/
A generátor bélyegzője: http://postimage.org/image/1yy5e5r50/
Kinyitva felülről, kézibeszélővel: http://postimage.org/image/35zqkvcjo/
Kinyitva felülről kapcsolási rajzzal: http://postimage.org/image/360fdxjyc/
Betűzéshez segédlet: http://postimage.org/image/36025ms04/
Angol nyelvű részletes leírással egy ugyanilyen a neten: http://www.germanmilitaria.com/Heer/photos/H028957.html
Köszi Miklós az adatszolgáltatást!
Javítottam a leírást.
Üdv! (73!) (;-)
Így van! 1,5 Volt kell!!!
Annyit azért hozzátennék,hogy engem lebeszéltek a 9V-os elemről, a szénmikrofonnak az kicsit sok, 1,5V-os elemmel is simán elmegy,vagy a legegyszerűbb a laposelem.
Annak idején 1,5V-al ment.
Ha valakinek lenne hozzá egy tekerő kar,illetve a kagylóhoz egy kábel szivesen átvenném.
Üdv
Apafi
Ui:Jöhet privátban is,megeggyezünk
"Szerintem müködne is,hogyan lehetne kipróbálni?"
A készülék két vonalbemenettel rendelkezik. Ha van belső - üzemképes - áramforrás, akor a két vonal rövidre zárásával a kézibeszélőt felemelve van "kifújás".
A telefon hálózatok kétfélék lehetnek. CB (központi áramellátás) vagy LB (helyi áramellátás).
A városi központok értelemszerüen CB rendszerűek. A tábori telefonok viszont saját egyenáramú teleppel működtek. Gyakorlatilag úgy kell elképzelni, hogy a doboz belsejében két helyen van összekötve az L1 és L2 jelű vonalbemenet.
1., A csengető áramkör a generátor és a csengő tekercsein és egy kondenzátoron keresztül záródik. A kondenzátor gondoskodik arról, hogy a beszéd minőségét ne rontsa a tekercsen keresztül folyó áram. A kondenzátor a csengő váltakozó áramát átengedi, a beszéd lüktető egyenáramát nem. A csengető generátor 110 voltos, üresjáratban 170V körüli. Combosan megtekerve 200V fölé is hajtható, de nincs teljesítménye. Ölni nemigen lehet vele...
2., A kézibeszélő áramköre a sorba kötött mikrofonon és a fülhallgatón keresztül a "villával" szakítható meg, letett kézibeszélővel. (A valóságban egyébként egy pár egyéb áramköri elemen keresztül zajlik mindez, az önhang csökkentés miatt.) A beszélgetéshez 1.5V egyenáram szükséges.
Kipróbálás: gondoskodni kell egy telepről. Szerezni kell egy másik telefont és hosszú kéterű vezetéket. Egyszerűen össze kell kötni a vonalakat egymással. A kurblival meg is lehet csörgetni akár egy városi készüléket is.
Ilyen jó állapotban lévő elektronikát még soha nem láttam. Gratulálok hozzá.
Ma a szerkezetet akartam kitisztítani.
Magam is meglepődtem hogy milyen jó állapotban van
Szerintem müködne is,hogyan lehetne kipróbálni?
Ime
http://postimage.org/image/1yx50c49w/
http://postimage.org/image/1yy5e5r50/
Elég gyakran lehet találni eredeti dugaljat a kagylóhoz, érdemes pótolni. Grat !!!
De most már jó helye lesz:)
Grat. hozzá.
Ez is jó példája annak hogy ha az ember nem ért valamihez, akkor azt vagy tönkre teszi vagy kidobja.Kibírt 70 évet és erre kidobnák,röhej. :)
Igen, 1941-ben, a gyártókód pedig: dnz = Schwarzwaelder Apparate-Bauanstalt, August Schwer u. Soehne, Villingen.
Üdv:
König
Találtam benne egy beütőt
50135/dnz 41
Ezek szerint 1941ben gyárthatták?
Apafi
Köszönöm
Nem reméltem hogy háborús,de igy mégjobb
Szép darab jól tetted hogy megmentetted.
Hello!
II.világháborús.Szép darab.
Itt egy link:
http://www.germanmilitaria.com/Heer/photos/H028957.html
Üdv
